Unsere CM IVN Technologien optimieren den Prozess des Datenlogging, sodass keine Nachrichten durch das Logging System verloren gehen, sei es durch zu langsame Aufstartzeit, Performanzprobleme oder sonstige Ursachen. Weiterhin wird durch die Geräte eine Zeitsynchronisation nach 802.1AS ermöglicht. Die Hauptanwendung für unsere Capture Module besteht darin, mit höchster Performanz Nachrichten von diversen Bussystemen zu erfassen. Diese werden mit einem einheitlichen Zeitstempel (Timestamp) versehen (auch über die verschiedenen Bussysteme hinweg) und an einen Datenlogger bzw. Testcomputer gesendet, der die Daten dank der Traffic Shaping Funktion in einem geglätteten Stream ohne Peaks erhält. Somit geht keine einzige Nachricht im Loggingnetzwerk verloren. Die schnelle Aufstartzeit, sowie der Startup Buffer ermöglichen es zusätzlich, alle Nachrichten direkt ab dem Aufstarten der ECUs zu erfassen.

Die CM IVN Technologien sind ein modulares und skalierbares System, das den gesamten relevanten Datenverkehr im Fahrzeug mit einem zuverlässigen und präzisen Zeitstempel erfasst und eine „Time Aware Injection“ ermöglicht. Der Datenverkehr wird ohne Störungen im Netzwerk zu verursachen erfasst und mit einem Hardware-Zeitstempel mit 40 ns Auflösung versehen, was eine Analyse des AVB / TSN Traffic ermöglicht.

Heutige E/E-Systeme sind auf dem neuesten Stand der Technik und erfordern die Erfüllung verschiedener Sicherheitsstufen, basierend auf ISO 26262. Unsere Geräte können in jedem solchen Fahrzeug verwendet werden, unabhängig von der ASIL-Stufe des verwendeten Kommunikationssegments, solange die Systeme nach den neuesten Designstandards entwickelt werden.

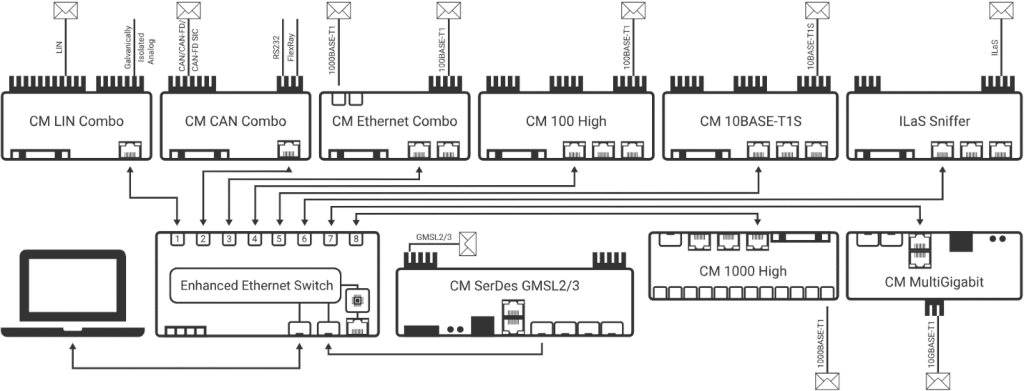

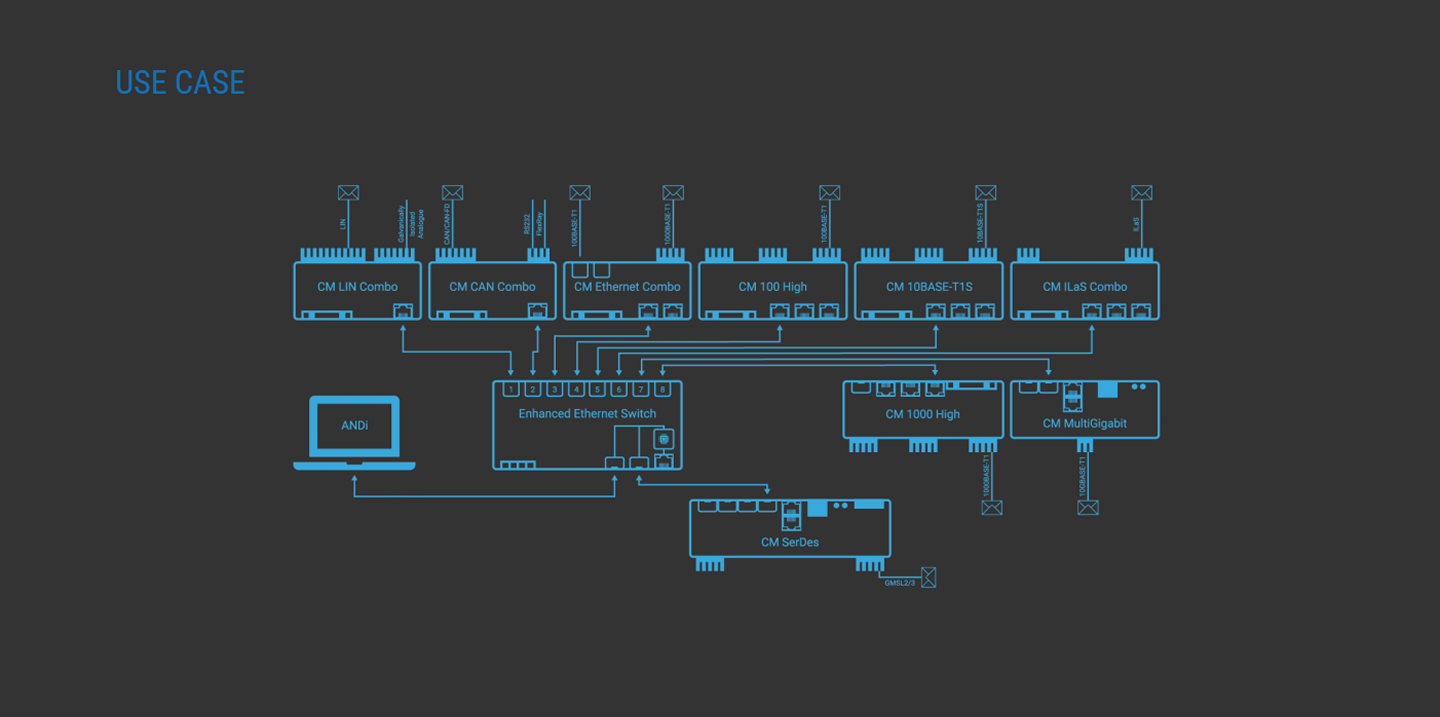

Mit 802.1AS wird die Zeitsynchronisation in den Capture Modulen sichergestellt. Die integrierte Synchronisation mit 802.1AS ermöglicht die gleichzeitige Verwendung mit den anderen Varianten der Capture Module (z.B. CAN, LIN, …), wodurch die Kaskadierung zwischen diesen Geräten ermöglicht wird. Mehrere Capture Module können gleichzeitig im selben Setup verwendet werden, wenn zum Beispiel zusätzliche Bus-Strecken abgegriffen werden sollen.

Die Geräte stellen alle aufgenommenen Daten in Standard-Ethernet-Frames über das TECMP (Technically Enhanced Capture Modules Protocol) in einheitlicher Form über alle erfassten Signale bereit und ermöglichen so die Rückverfolgung der Datenquelle, des Zeitstempels der Quelle, des Paketzählers usw. Ethernet wird somit zur idealen Technologie der Protokollierung. Das TECMP Protokoll ist offen und frei verfügbar.

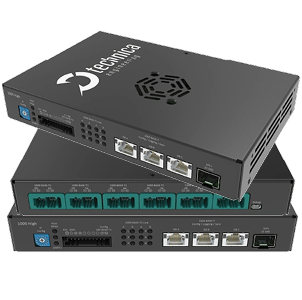

Über einen Webserver können die Geräte einfach konfiguriert werden. Die Produkte erhalten zusätzlich einen Drehschalter für die manuelle Konfiguration der IP-Adressen. Sie enthalten einen Startup-Buffer und ein Hochgeschwindigkeits-Startup Feature, damit die ersten Nachrichten direkt beim Aufstarten Ihres Systems nicht verloren gehen. Auf diese Weise können die Geräte alle wichtigen Informationen aufzeichnen, die von den Fahrzeugsystemen ausgegeben werden, ohne dass eine Nachricht in der Kommunikation zwischen den Geräten fehlt.

Diese neue Generation an Hardwaregeräten von Technica Engineering bietet eine innovative und einzigartige Lösung zur Erfassung Ihres Datenverkehrs mit maximaler Performanz, die an die aktuellen technologischen Anforderungen im Automobilbereich angepasst ist. Die vielen zusätzliche Funktionen der Capture Module ermöglichen Ihnen eine Vielzahl an Anwendungen im Testing Bereich.
