Art. Nr:

TE-1172: Prototyp, mit tc10 support

TE-1173: Standard PRoduktvariante

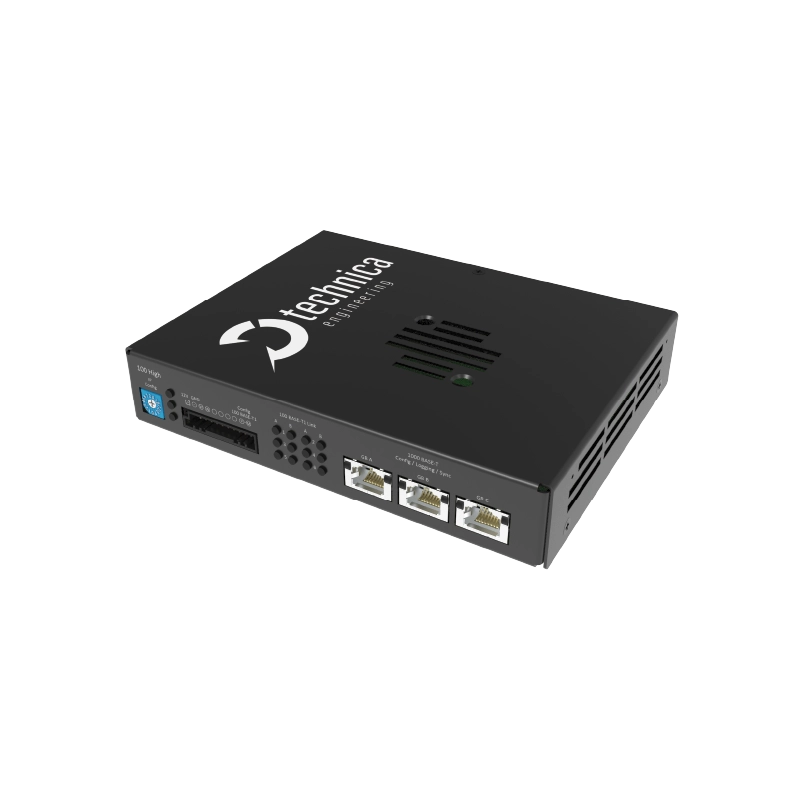

Capture Module 100 High

Beschreibung des Produkts

Das Capture Module 100 High ist ein aktives TAP-Gerät und wird verwendet, um den Datenverkehr von bis zu 6 Punkt-zu-Punkt 100BASE-T1-Verbindungen (insgesamt 12 Ports) zu erfassen. Der Datenverkehr wird hierbei erfasst, ohne Störungen im Netzwerk zu verursachen. Das Capture Module 100 High arbeitet mit einem Hardware-Zeitstempel, welcher eine Auflösung von 40ns besitzt. Hierdurch ist eine sehr genaue Analyse des AVB/TSN-Datenverkehrs möglich. Durch das Traffic Shaping Feature wird der geloggte Datenverkehr von mehreren Kanälen in einer geglätteten Weise ohne Lastspitzen zu verursachen an einen Datenlogger oder Test PC weitergegeben werden, um Datenverluste zu verhindern.

Das CM 100 High stellt alle protokollierten Daten in Standard Ethernet-Frames über das TECMP (Technically Enhanced Capture Modules Protocol) bereit und ermöglicht so die Rückverfolgbarkeit (Traceability) der Quelldaten, des Zeitstempels der Quelldaten, des Paketzählers, etc. Hierdurch wird Ethernet zum idealen Protokoll für das Logging-Netzwerk. Es sendet Nachrichten mit einem Zeitstempel und einer Auflösung von 40ns. Dies ermöglicht eine schnelle und effiziente Lösung zur Datenaufzeichnung, die zusätzlich noch einen erweiterten Power Mode für die Fahrzeugintegration besitzt. Nachrichten werden innerhalb der PDUs von Ethernet MAC II-Frames über 100BASE-T1 (oder Standard Ethernet) gesendet.

Mehrere Geräte können im selben Setup als Verbund verwendet werden, wenn Sie weitere Ports benötigen oder wenn noch weitere (Bus-) Anschlüsse abgegriffen werden sollen. Die integrierte Synchronisation mit 802.1AS ermöglicht die gleichzeitige Verwendung des Capture Module 100 High mit anderen Capture Modulen. Somit ist auch eine Kaskadierung mit anderen Geräten innerhalb der Capture Module Gruppe von Technica Engineering über den Enhanced Ethernet Switch möglich.

Über den eingebauten Webserver kann das Gerät einfach über eine Webseite konfiguriert werden. Zusätzlich enthält es einen Drehschalter für die manuelle Konfiguration seiner IP-Adressen.

Das Capture Module 100 High enthält einen Startup-Buffer und einen High-Speed-Startup Prozess (unter 200ms), damit das Gerät direkt zu loggen beginnt und Startinformationen des Netzwerks nicht verloren gehen. Auf diese Weise kann das Gerät alle wichtigen Informationen aufzeichnen, die beim Starten des Systems ausgegeben werden, ohne dass eine Nachricht in der Kommunikation zwischen den Geräten fehlt.

Die Capture Module von Technica Engineering bieten eine hochinnovative und einzigartige Active TAP Lösung zur Erfassung von Datenverkehr, die an die aktuellen technologischen Anforderungen im Bereich der automobilen E/E Entwicklung angepasst sind.

Unsere neue Generation von Geräten wird nach den aktuellen Anforderungen im Bereich der Steuergeräteentwicklung entwickelt und wird von vielen etablierten OEMs der Branche verwendet.

Technische datEN

FAKTEN

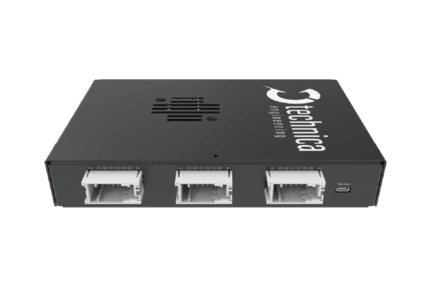

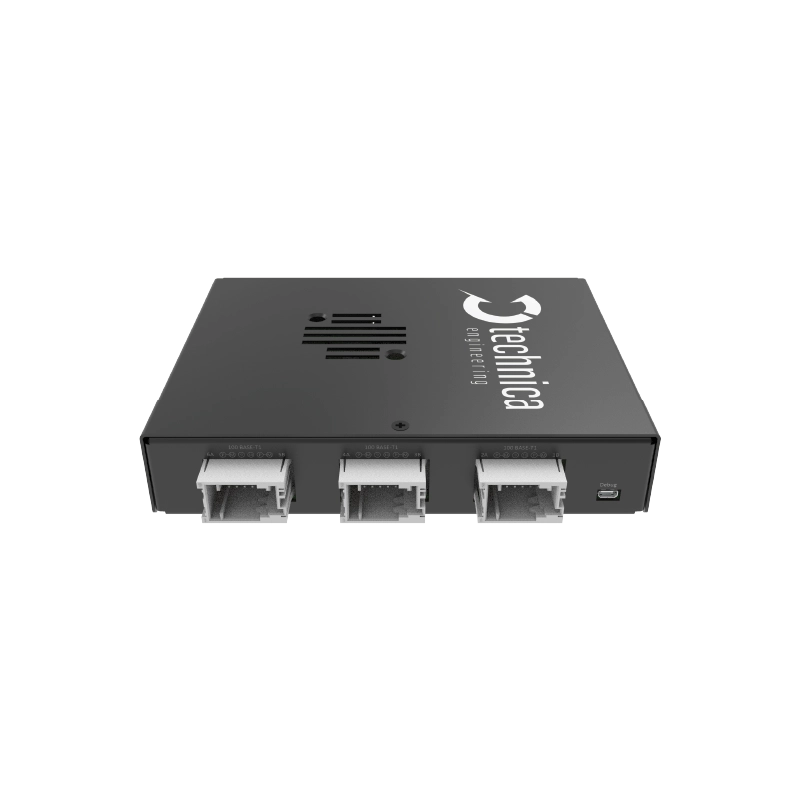

  • 3 × MQS-Anschlüsse für 6 × 100BASE-T1 Automotive Ethernet Strecken
  • 1 × Drehschalter
  • 1 × MQS-Anschluss mit 1 × Host-Anschluss nur für Konfiguration

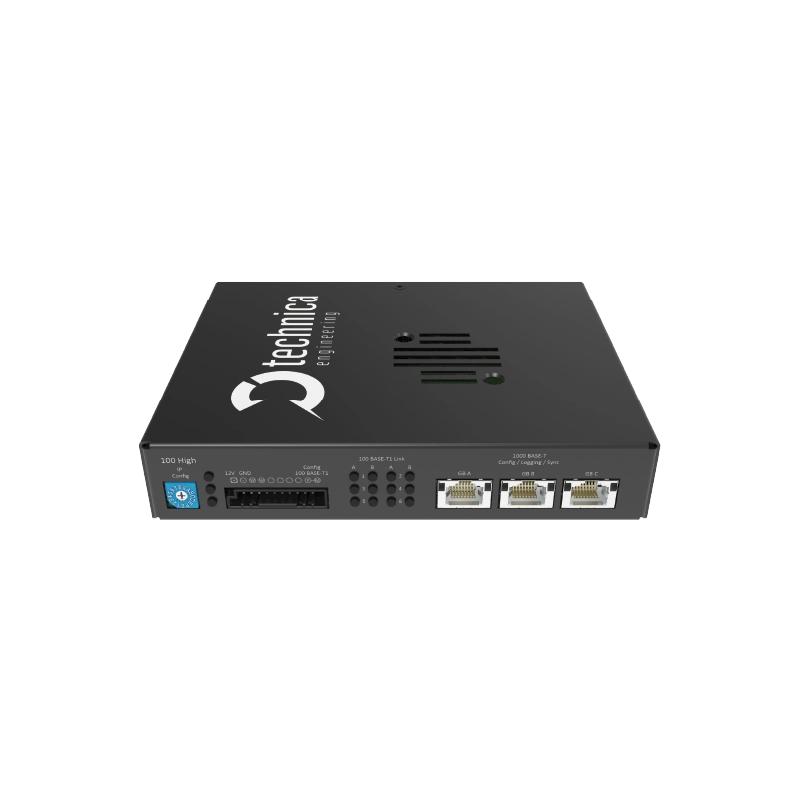

  • 3 × RJ-45 –Anschluss für 1000BASE-T Standard Ethernet für Logging und Zeitsynchronisation
  • 21 × Status-LEDs (6 davon am RJ-45-Anschluss)
  • Spannungsbedarf: 12 bis 24 Volt DC
  • Leistungsaufnahme: 5 bis 8 Watt
  • Robustes, verzinktes Stahlblech mit schwarz pulverbeschichtetem Gehäuse
  • Größe: 167 × 130 (143) × 32 mm
  • Optimiert für automobil- und automobilähnliche Anwendungen

FEATURES

  • Erfasst den Datenverkehr von bis zu sechs 100BASE-T1 Automotive Ethernet-Strecken (ein Input und Output pro Strecke)
  • Einfache Konfiguration über Webserver oder dedizierte UDP-Frames
  • Netzwerk-Zeit-Synchronisation: Die Unterstützung verschiedener Standards (ANVU gPTP/802.1AS, PTPv2) ermöglicht es dem Nutzer, mehrere Capture Module Varianten und andere Geräte zu synchronisieren
  • Quellzeitstempel mit 40 ns Auflösung
  • High-Speed-Startup (<200ms)
  • Startup Buffering
  • Output Traffic Shaping
  • AVB/TSN Erfassung
  • Time-aware Injection (Senden von Nachrichten)
  • Drehschalter zur manuellen Konfiguration der IP-Adressen des Geräts (Gbit – RJ-45)
  • Extended Power Mode für die Nutzung im Fahrzeug
  • Wake-up-/Sleep-Funktionalität
  • Verwendung des Technically Enhanced Capture Module Protocol (TECMP), das lizenzfrei ist und Zeitstempel, Quellinformationen usw. bereitstellt (systemintern in Wireshark (v3.4) unterstützt. GPL C-Bibliotheken für die Konvertierung in PCAPNG sind unter https://github.com/Technica-Engineering verfügbar)

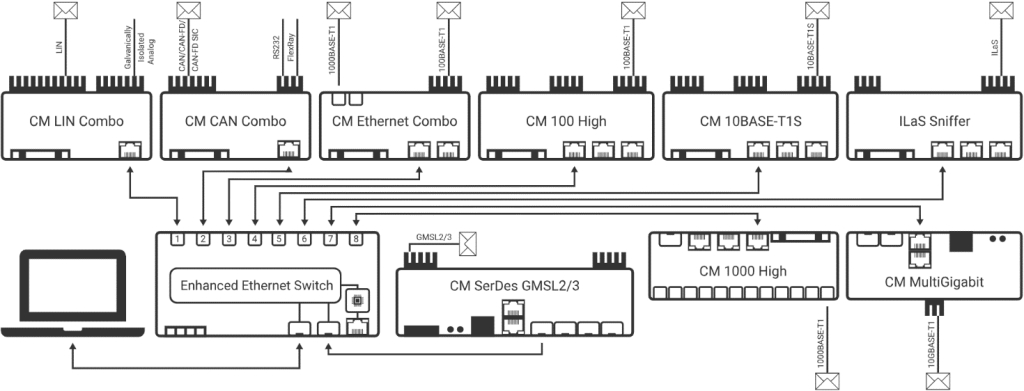

Anwendungsfall
