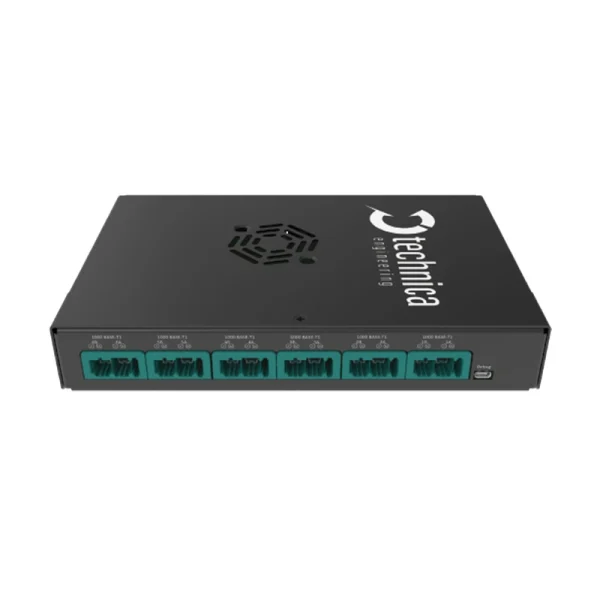

Beschreibung des Produkts

Das Capture Module LIN Combo ist ein aktives TAP-Gerät, das verwendet wird, um den Datenverkehr von LIN-Bussen, sowie von differentiellen und geerdeten Analogsignalen zu erfassen. Dabei wird der Datenverkehr erfasst, ohne Störungen im Netzwerk zu verursachen. Das CM LIN Combo arbeitet mit einem Hardware-Zeitstempel mit einer Auflösung von 40 ns. Hierdurch ist eine sehr genaue Analyse des AVB/TSN-Datenverkehrs möglich. Durch das Traffic Shaping Feature wird der geloggte Datenverkehr von mehreren Kanälen in einer geglätteten Weise ohne Lastspitzen zu verursachen an einen Datenlogger oder Test PC weitergegeben, um Datenverluste zu verhindern.

Dieses Gerät stellt alle protokollierten Daten in Standard-Ethernet-Frames über das offene TECMP Protokoll (Technically Enhanced Capture Modules Protocol) bereit. Somit wird die Rückverfolgbarkeit (Traceability) der Quelldaten, des Zeitstempels der Quelldaten, des Paketzählers, etc. ermöglicht.  Ethernet wird somit zum idealen Protokoll für das Logging-Netzwerk. Es sendet Nachrichten mit einem Zeitstempel und einer Auflösung von 40 ns. Dies ermöglicht eine performante und effiziente Lösung zur Datenaufzeichnung, die zusätzlich noch einen erweiterten Power Mode für die Fahrzeugintegration besitzt. Nachrichten werden innerhalb der PDUs von Ethernet MAC II-Frames über 100BASE-T1 (oder Standard-Ethernet) gesendet und enthalten die Antwortzeitinformationen zum Zeitpunkt ihrer Erfassung.

Mehrere Geräte können im selben Setup als Verbund verwendet werden, wenn Sie weitere Schnittstellen benötigen oder wenn noch weitere (Bus-)Anschlüsse verbunden werden sollen. Die integrierte Synchronisation mit 802.1AS ermöglicht die gleichzeitige Verwendung des CM LIN Combo mit anderen IVN2Eth Capture Modulen. Dies ermöglicht auch die Kaskadierung mehrerer Capture Module über den Enhanced Ethernet Switch.

Über den eingebauten Webserver des CM LIN Combo kann das Gerät einfach über eine Webseite konfiguriert werden. Zusätzlich enthält es einen Drehschalter für die manuelle Konfiguration seiner IP-Adressen.

Dieses Gerät enthält einen Startup-Buffer und einen High-Speed-Startup Prozess (unter 200ms), damit das Gerät direkt zu loggen beginnt und Startinformationen nicht verloren gehen. Auf diese Weise kann das Gerät alle wichtigen Informationen aufzeichnen, die beim Aufstarten des Systems ausgegeben werden, ohne dass eine Nachricht in der Kommunikation zwischen den Geräten fehlt.

Die Capture Module von Technica Engineering sind eine hochinnovative und einzigartige Active TAP Lösung zur Erfassung von Datenverkehr mit speziellen Eigenschaften, die für die aktuellen technologischen Herausforderungen in der Automobilentwicklung hergestellt werden. Durch eine Vielzahl an weiteren Funktionen ist dieses Gerät für diverse Szenarien im Testing- und Entwicklungsumfeld geeignet.

Unsere neue Generation von Geräten wird nach den wichtigsten Anforderungen im Bereich der Steuergeräteentwicklung entwickelt und wird von vielen etablierten OEMs der Branche verwendet.

Technische data

FAKTEN

  • 1 × MQS-Anschluss für 10 × LIN-Kanäle
  • 1 × MQS-Anschluss für
    • 4 × Analogkanäle
    • 2 × Galvanisch isolierte Analogkanäle
  • 1 × Drehschalter
  • 1 × MQS-Anschluss mit
    • 1 × FPGA-Anschluss für Logging und Zeitsynchronisation
    • 1 × Host-Anschluss, ausschließlich für Konfiguration
  • 1 × RJ-45-Anschluss für 1000BASE-T Standard Ethernet für Logging und Zeitsynchronisation
  • 6 × Status LEDs (2 davon am RJ-4-Anschluss) 
  • Optimiert für automobil- und automobilähnliche Anwendungen
  • Spannungsbereich: 12 bis 24 Volt DC
  • Leistungsaufnahme: 4,8 bis 6 Watt
  • Robustes, verzinktes Stahlblech mit schwarzem pulverbeschichtetem Gehäuse
  • Größe: 129x 121 (133) x 32 mm

FEATURES

  • Erfasst den Datenverkehr von fünf LIN-Bussen und differentiellen, geerdeten Analogsignalen
  • Einfache Konfiguration über Webserver oder UDP-Frames
  • Verwendung des offenen Technically Enhanced Capture Module Protocol (TECMP), das lizenzfrei ist und Zeitstempel, Quellinformationen usw. bereitstellt (systemintern unterstützt in Wireshark (v3.4). GPL C-Bibliotheken für die Konvertierung in PCAPNG sind unter https://github.com/Technica-Engineering verfügbar)
  • Netzwerk-Zeit-Synchronisation: Die Unterstützung verschiedener Standards (AVNU gPTP / 802.1AS, PTPv2) ermöglicht es dem Nutzer, mehrere Capture Module Varianten und andere Geräte zu synchronisieren
  • Quellzeitstempel mit 40 ns Auflösung
  • High-Speed-Startup (<200ms)
  • Startup-Buffering
  • Output-Traffic Shaping
  • LIN-Übersetzung (mit einer Lizenz)
  • Wake-up-/Sleep-Funktionalität
  • Extended Power Mode für die Nutzung im Fahrzeug

Anwendungsfall

Downloads

Wenn Sie weitere technische Informationen über dieses Produkt erhalten möchten, wenden Sie sich bitte an unser Team unter technicalsales@technica-engineering.de.
