Der Enhanced Ethernet Switch MACsec (MATEnet / H-MTD) ermöglicht einen verwalteten, multidirektionalen Austausch von Ethernet-Nachrichten und bietet dem Kunden so eine breite Palette an Automotive-Testlösungen.

Enhanced Ethernet Switch MACsec

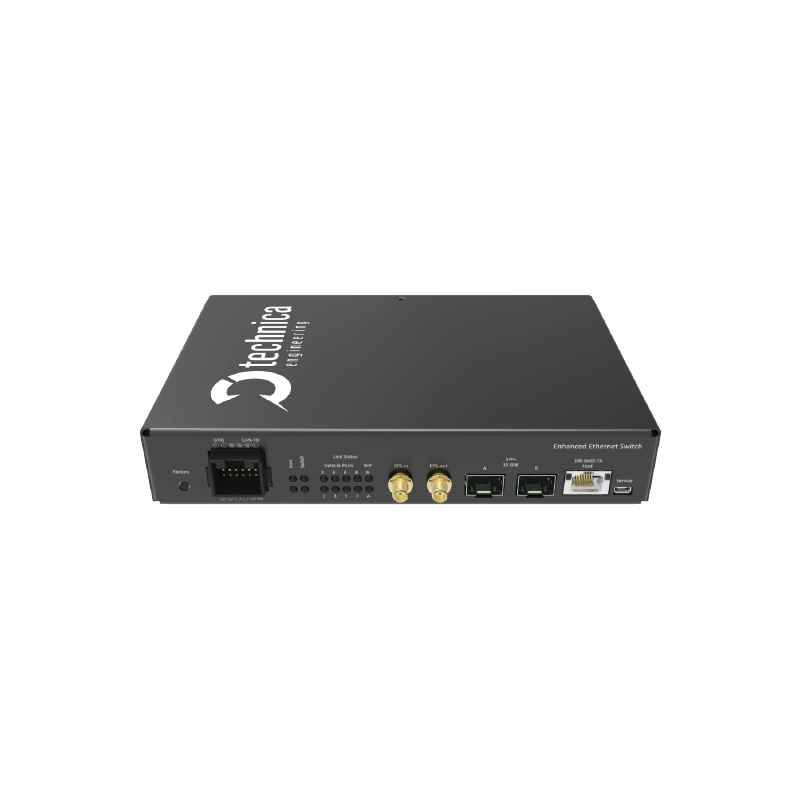

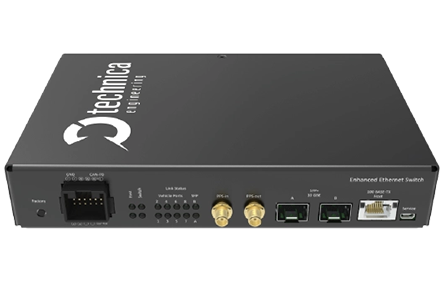

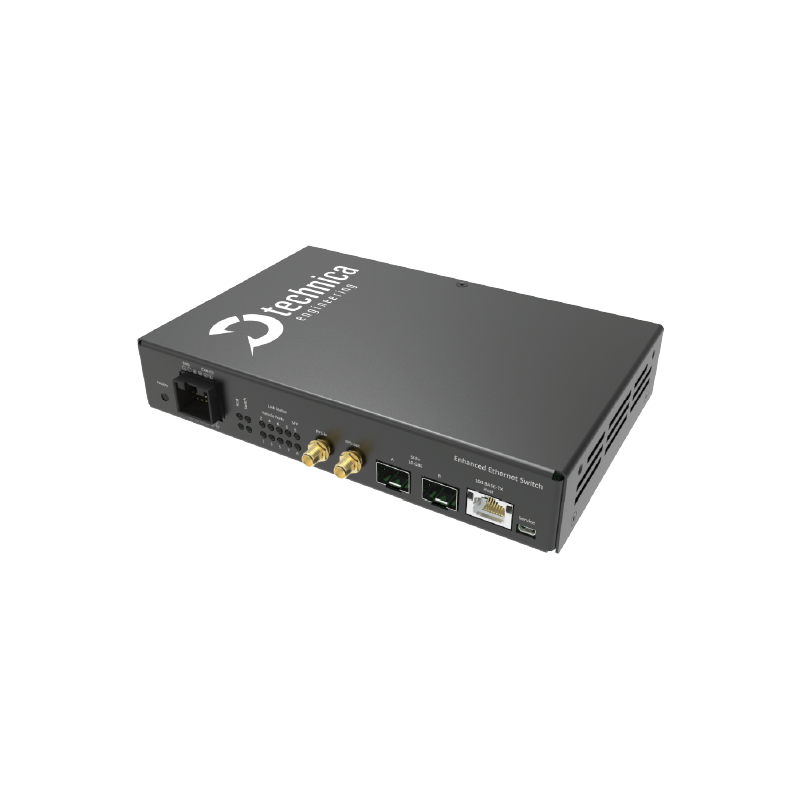

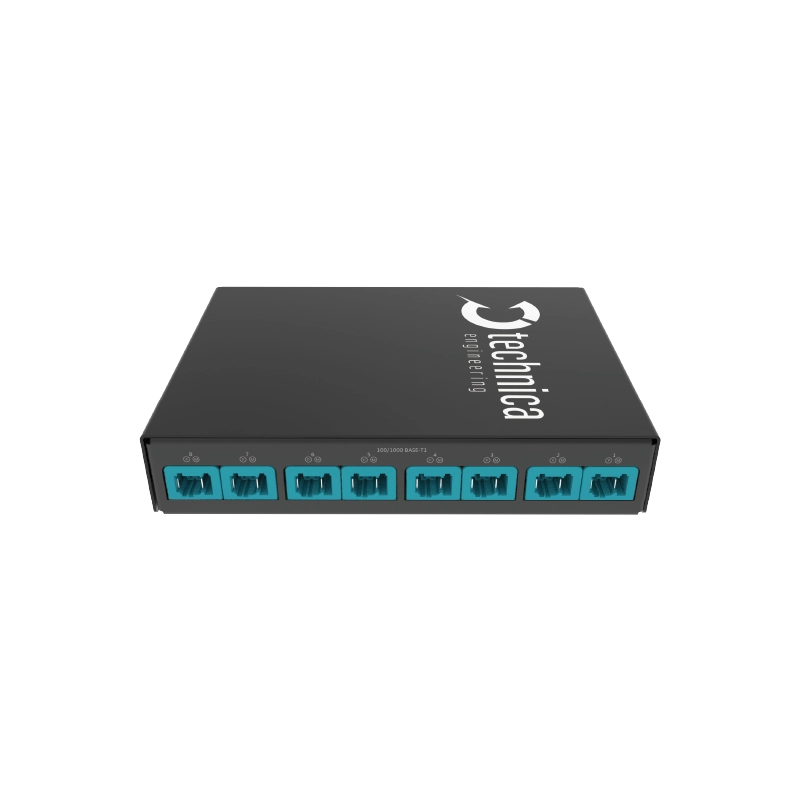

Der Enhanced Ethernet Switch (EES) MACsec von Technica Engineering ist ein Automotive Ethernet Switch mit AVB/TSN-Fähigkeiten, der 8x 100/ 1000BASE-T1 und 2x SFP+ (bis zu 10Gbits) Anschlüsse bietet. Der Switch unterstützt die MACsec-Technologie, welche in der Hardware realisiert ist, was eine Nutzung von MACsec auf der vollen Geschwindigkeit, von bis zu 1Gpbs, ermöglicht. Darüber hinaus unterstützt er das MKA-Protokoll (MACsec Key Agreement) durch eine software-seitige Implementierung von Technica Engineering.

Layer 2 Switch

Der Enhanced Ethernet Switch MACsec kann virtuelle Punkt-zu-Punkt-Verbindungen unter Verwendung von einfach getaggten VLANs (802.1q) oder doppelt getaggten VLANs (802.1q-in-q) herstellen und ermöglicht so die Filterung und Steuerung von Datenströmen. Jeder Port unterstützt 8 QoS-Klassen (Quality of Services), sowie erweiterte Funktionen zur Filterung des Datenverkehrs mit Ein- und Ausgangsregeln. Dies stellt die Priorisierung, Ressourcenreservierung und Kontrollmechanismen für die empfangenen Daten sicher.

Der Enhanced Ethernet Switch ist in der Lage, zusätzliche TSN-Funktionen zu unterstützen, die noch nicht implementiert sind: 802.1Qbv und 802.1Qbu. Falls gewünscht können kunden-spezifische Anwendungsfälle umgesetzt werden. Für weitere Informationen kontaktieren Sie bitte technicalsales@technica-engineering.de

Zeitsynchronisierung

Der EES MACsec bietet einen zuverlässigen Zeitsynchronisierungs-Stack, welcher dem gPTP/ 802.1AS Standard der AVNU Alliance folgt und zusätzlich mit 802.1AS-2020 kompatibel ist. Darüber hinaus beinhaltet der Stack Teile des IEEE 1588-2008 Standard. Dadurch bietet der Stack viele verschiedene Anpassungsmöglichkeiten, wodurch viele Kundenanwendungsfälle abgedeckt werden können.

Konfiguration

Über eine interne Konfigurationswebseite kann der Benutzer das Gerät auf einfache Weise für seine Anwendungsfälle konfigurieren und so die komplexe zugrunde liegende Switch-Hardware abstrahieren. Dazu gehören MACsec und MKA, VLANs, Portspiegelung, Weiterleitung oder Filterung, Deep Packet Inspection mit Hilfe von TCAM-Regeln, Portsegmentierung und viele andere Funktionen, die von Layer-2-Switches angeboten werden.

Enhanced Ethernet Switches von Technica Engineering können auf dem Entwicklungstisch, aber auch in anspruchsvolleren Umgebungen, eingesetzt werden. Diese Geräte sind für den Dauerbetrieb in Testaufbauten ausgelegt, was durch den weiten Temperaturbereich, in dem sie arbeiten können, und das robuste Gehäuse, sichergestellt wird.

Anwendungsfall

Betriebstemperatur-40 °C to +85 °C
Versorgungsspannung6.5 V bis 32 V DC (typ. 12 V)
Leistungsaufnahme6 bis 13 Watt
IP-SchutzklasseIP 20
Gehäuse Abmessungen198 mm (W), 141 mm (L), 39 mm (H)
GewichtCa. 0.7 kg
Schnittstellen4x 100/1000BASE-T1 (MATEnet/H-MTD)
4x 10/100/1000BASE-T
2x SFP+
2x PPS (Ein/Aus)
1x 100BASE-TX (Host Anschluss)
1x Service Anschluss
2x Wake-Up Leitung
PHYMarvell 88Q2221M

Funktionalitäten der EES MACsec Varianten

Funktionalitäten des Gerätes Konfigurationswebseite
Wake-/Sleep
Import-/Export von Konfigurationen
Status LEDs
Port Statistik Dashboard
Switch Funktionalitäten Portsegmentation
Single / Double VLAN Modus
Spiegelung
ARP-Tabelle
Core Feature Paket Zeitsynchronisierung für eine Partition
Advanced Filter
Remote-API
Advanced Feature Paket* Zeitsynchronisierung für mehrere Partitionen
PTPv2togPTP Brücke
Traffic Shaping
Ingress Rate Limiter
MACsec Feature Paket* MACsec + MKA

* Muss separat bestellt werden

Bestellinformationen

NameArtikelnummerKabelsatznummer*Adv. Feature Paket* MACsec Feature Paket*
Enhanced Ethernet Switch MACsec MATEnetTE-2003KS-2003TE-2003-AFTE-2003_MACsec
Enhanced Ethernet Switch MACsec H-MTDTE-2004KS-2004TE-2004-AFTE-2004_MACsec

*Muss separat bestellt werden

Passt gut dazu

MediaConverter 1000BASE-T1 H-MTD TC10

MediaConverter 1000BASE-T1 H-MTD TC10

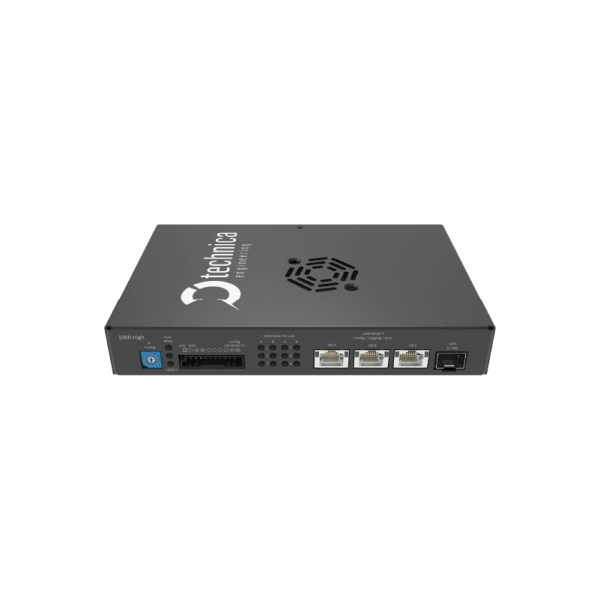

Capture Module 1000 High H-MTD
