ART. NR: TE-2004

Enhanced Ethernet Switch Macsec H-MTD

prototyp

Beschreibung des Produkts

Der Enhanced Ethernet Switch MACsec H-MTD (EES MACsec H-MTD) von Technica Engineering ist ein Automotive Ethernet Switch mit starken AVB/TSN-Funktionen, der es den Benutzern ermöglicht, acht Gigabit Automotive Ethernet-Ports und zwei 1Gbit/10-Gbit-Ports über SFP+-Anschlüsse zu verbinden.

Besonders an dieser Variante (TE-2004) ist die Unterstützung von MACsec, das durch die Verwendung eines geeigneten PHYs ermöglicht wird. Zudem unterstützt der EES MACsec H-MTD Automotive MKA (MACsec Key Agreement)..

Der EES MACsec H-MTD kann virtuelle LANs mithilfe von single-tagged VLANs (802.1Q) und double-tagged VLANs (802.1Q-in-Q) herstellen. Dies ermöglicht das Filtern und Steuern von Datenströmen. Jeder Port des Gerätes unterstützt eine acht QoS-Klasse (Quality of Service), sowie erweiterte Traffic Filterfunktionen mit Ein- und Ausgangsregeln, die die Priorisierung, Ressourcenreservierung und Kontrollmechanismen für die empfangenen Daten sicherstellen.

Über eine integrierte Konfigurationswebsite kann der Benutzer das Gerät problemlos für seinen Anwendungsfall konfigurieren und die komplexe, zugrunde liegende Switch-Hardware abstrahieren. Dazu gehören VLANs, MACsec Features, Portspiegelung, Weiterleitung, Filterung, Analyse mithilfe von TCAM-Regeln, Portsegmentierung und viele andere Funktionen des Layer 2-Switches.

Der EES MACsec H-MTD bietet einen zuverlässigen Zeitsynchronisierungs-Stack, welcher dem gPTP/ 802.1AS Standard der AVNU Alliance folgt  und ebenfalls Teile des IEEE 1588-2002 Standard beinhaltet. Dieser Stack bietet zahlreiche Anpassungsmöglichkeiten wodurch die  meisten Kundenanwendungsfälle abgedeckt sind. Herausrangend dabei ist, dass mehrere unabhängige PTP/gPTP-Bereiche geschaffen werden können. Unser Produkt besitzt Audio-Video–Funktionen (AVB), welche statisch konfigurierte Stream-Reservierungen und Shaping unterstützen. (802.1Qav).

Der Enhanced Ethernet Switch MACsec H-MTD ist auch auf die TSN-Funktionalitäten 802.1Qav, Qci, Qbv und Qbu vorbereitet. Kundenspezifische Anwendungsfälle können bei Bedarf unterstützt werden. Wenden Sie sich an das Vertriebsteam von Technica Engineering, um weitere Informationen zu erhalten.

Das Produkt bietet Aufweck- und Einschlaffunktionen.  Für eine detaillierte technische Beschreibung laden Sie das Benutzerhandbuch des Enhanced Ethernet Switch MTD MACsec im Customer Portal herunter.

Technische Daten

FAKTEN

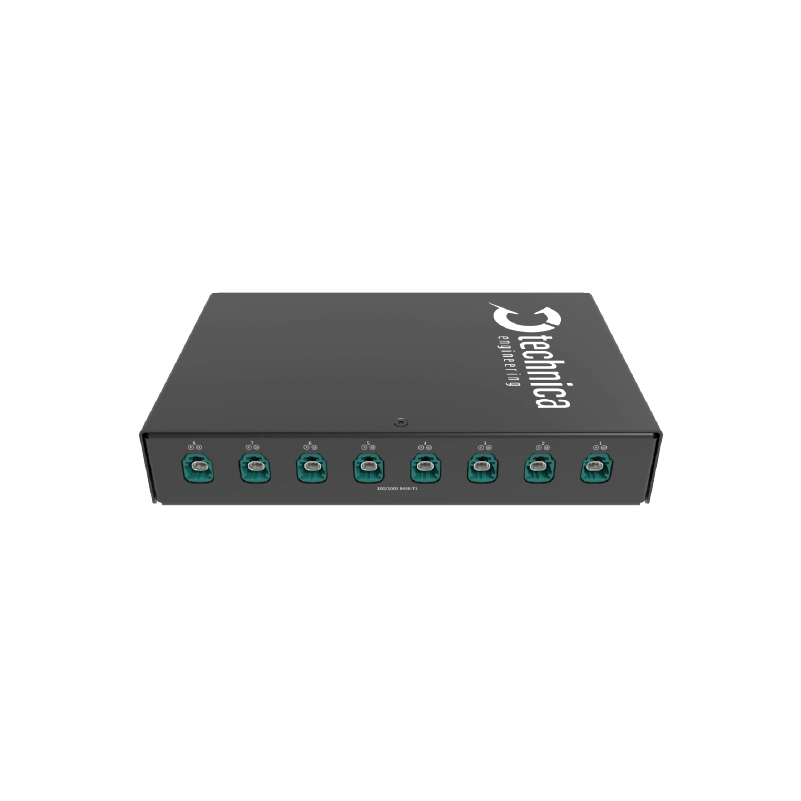

  • 8 × H-MTD-Anschlüsse für 100/1000BASE-T Automotive Ethernet

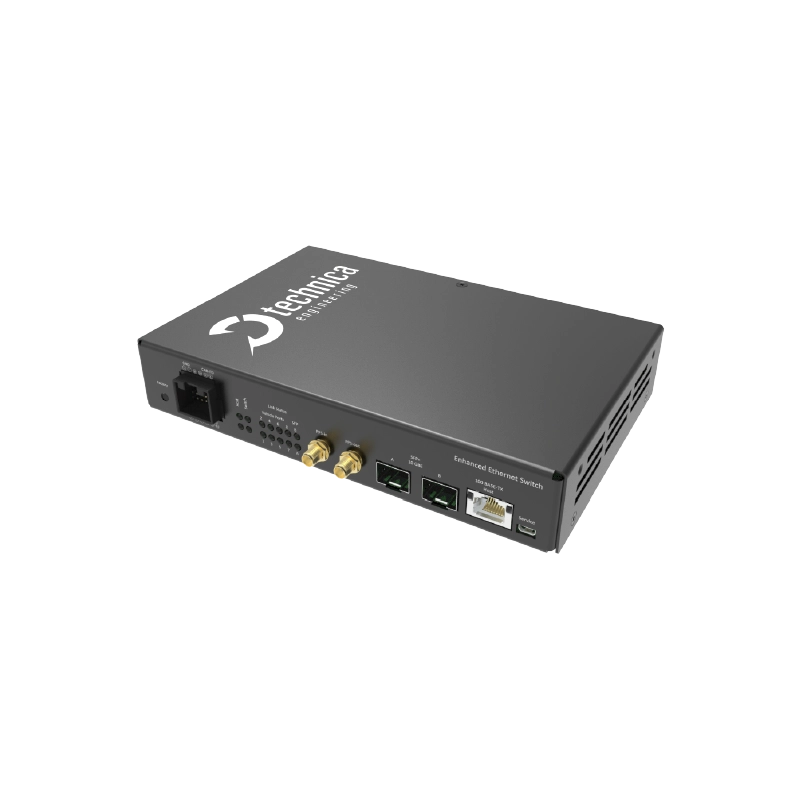

  • 1 × MQS-Anschluss
  • 2 × PPS Anschlüsse für Zeitsynchronisation
  • 2 × SFP(+)-Anschlüsse für die Ausgabe von Logging-Daten (jeweils bis zu 10Gbit/s)
  • 1× RJ-45 Ethernet-Anschluss (nur zur Konfiguration)
  • 14 × Status-LEDs
  • Erweiterter Spannungsbedarf: 12 bis 24 Volt, kompatibel mit Batteriespannungssystemen
  • Leistungsaufnahme: 6 bis 13 Watt
  • Erweiterter Betriebstemperaturbereich: -40ºC to +85ºC
  • Robustes Stahlgehäuse
  • Größe: 198 × 141 × 39 mm

FEATURES

  • Senden und Empfangen von MACsec verschlüsselten Nachrichten
  • Unterstützung des MKA (MACsec Key Agreement)
  • Einfache Konfiguration über Webserver- und Remote-Konfigurationsmeldungen
  • Import und Export von Konfigurationsdateien
  • Single/Double VLANs
  • Port Mirroring
  • Port Segmentierung
  • Wake-up-/Sleep-Funktionalität
  • Möglichkeit zum Zurücksetzen auf Standardeinstellungen per Drucktaste
  • Zeitsynchronisation: Durch die Unterstützung unterschiedlicher Standards (gPTP / 802.1AS, PTPv2) kann der Benutzer die Synchronisation an jeden Anwendungsfall anpassen
  • Dual-Speed-fähig (sowohl 100-, als auch 1000BASE-T1)
  • Bandbreitenreservierung
  • Ingress Rate Limiter
  • Erweiterte Datenfilterungstabelle
  • Unterstützt Jumbo frames
  • Individuelle Anwendungsfälle für die folgenden TSN Funktionen: 802.1Qav, Qci, Qbv, Qbu (wenden Sie sich an unser Technical Sales Team)

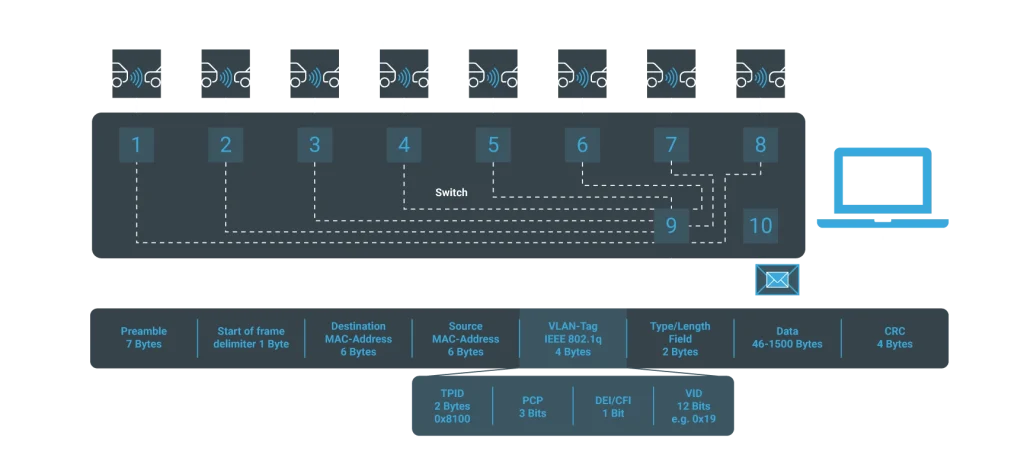

Anwendungsfall

Downloads

Wenn Sie weitere technische Informationen über dieses Produkt erhalten möchten, wenden Sie sich bitte an unser Team unter technicalsales@technica-engineering.de.
