Zukunftsfähige Automotive-Ethernet-Tests
Leistungsstarke Lösung für Hochgeschwindigkeits-Datenkonvertierung und Netzwerkintegration
Suchen Sie eines davon?
Stabile Datenkonvertierung über mehrere Gigabit-Raten hinweg
Erweiterte Konfigurationsoptionen
Konvertierung der physikalischen Schnittstelle mit höchster bewährten Zuverlässigkeit.
Verschiedene PHY-Varianten implementiert, um die Kompatibilität sicherzustellen
Unsere Produkte
MultiGigabit MediaConverter ist eine leistungsstarke Lösung für Automotive-Ethernet-Tests, die Flexibilität und zukunftssichere Anpassungsfähigkeit bietet, um komplexe Herausforderungen bei der Hochgeschwindigkeits-Datenkonvertierung und Netzwerkintegration zu meistern.

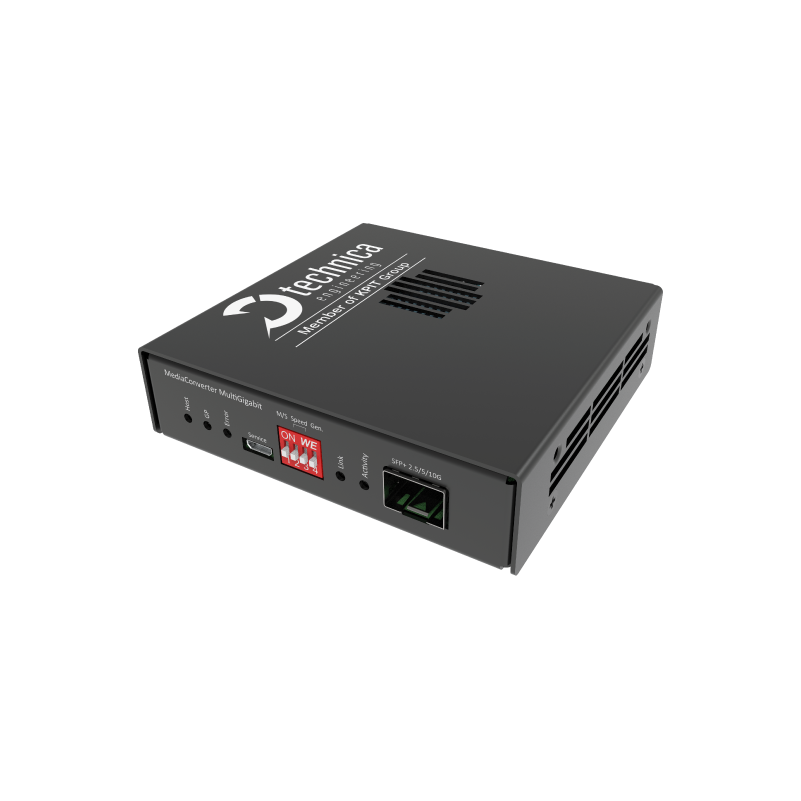

MEDIACONVERTER MultiGigabit
MediaConverter von Technica Engineering sind kompakte und zuverlässige Geräte für Entwicklungs- und Testaktivitäten. Sie stellen eine direkte Punkt-zu-Punkt-Konvertierung zwischen einem Automotive-ECU, unter Verwendung des 2,5/5/10GBASE-T1-MultiGigabit-Standards, und einem SFP+-Modul her, das mit MultiGigabit- Ethernet-Schnittstelle kompatibel ist.
Der MediaConverter PT-1416 unterstützt auch die in der Hardware implementierte MACsec- Technologie, sodass MACsec mit voller Geschwindigkeit von bis zu 10 Gpbs ausgeführt werden kann.
Physikalische Schicht Konvertierung
MediaConverter bieten eine direkte Punkt-zu-Punkt-Konvertierung unter Verwendung des 2.5G/5G/10GBASE-T1 IEEE 802.3ch-konformen Automotive Ethernet PHY mit MACsec/TC10-Unterstützung. Dieser unterstützt die bidirektionale Konvertierung über Ethernet-Standards hinweg und behält dabei die volle Kompatibilität mit der Leitungsgeschwindigkeit bei.
Konfigurationsoptionen
MediaConverter können für den Standalone- Betrieb statisch konfiguriert werden. Darüber hinaus können sie, für einen dynamischen Betrieb, auch remote gesteuert werden.

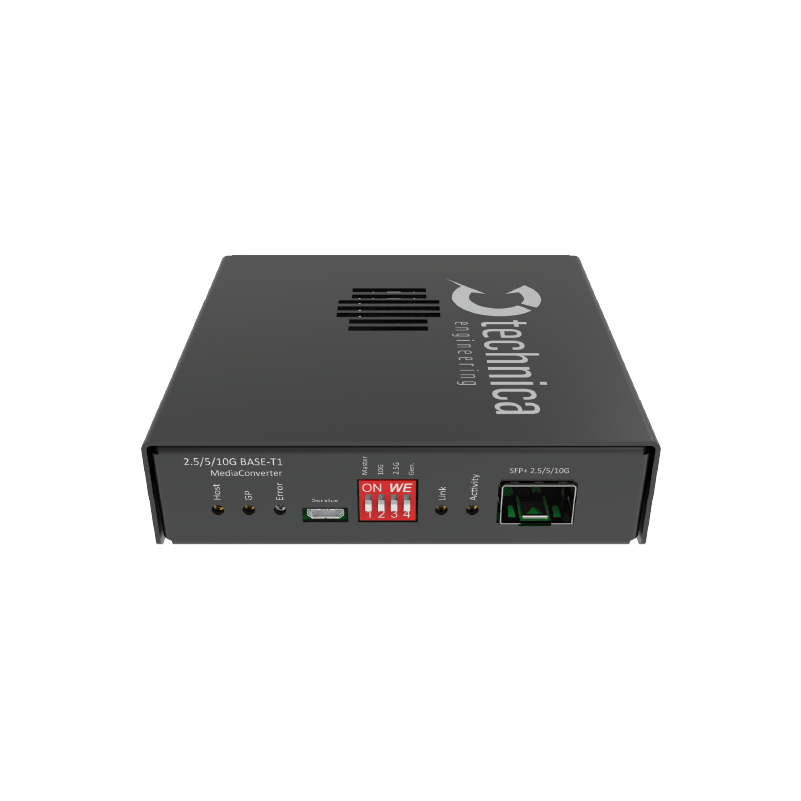

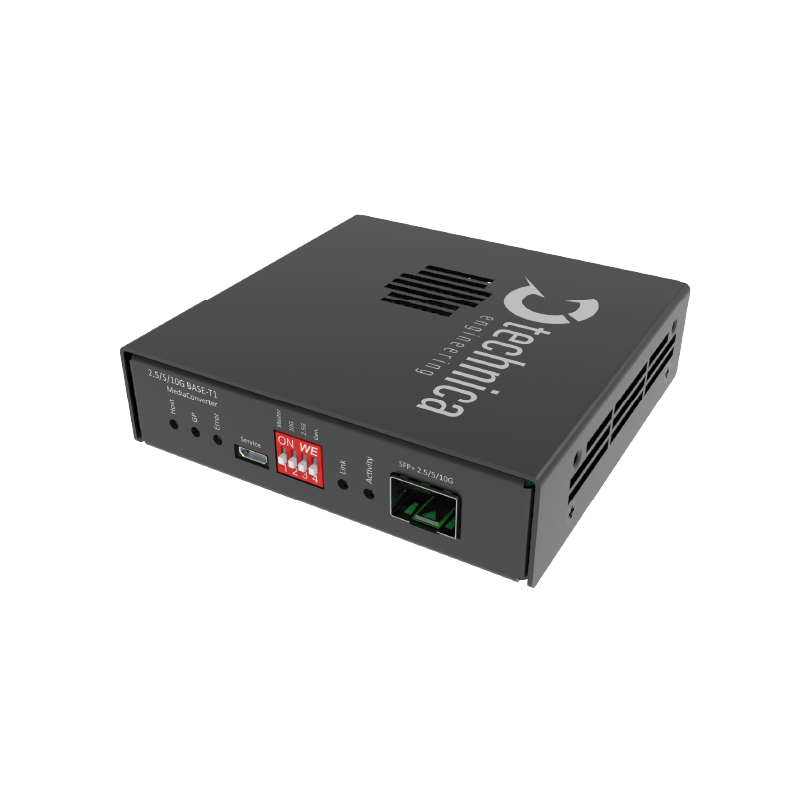

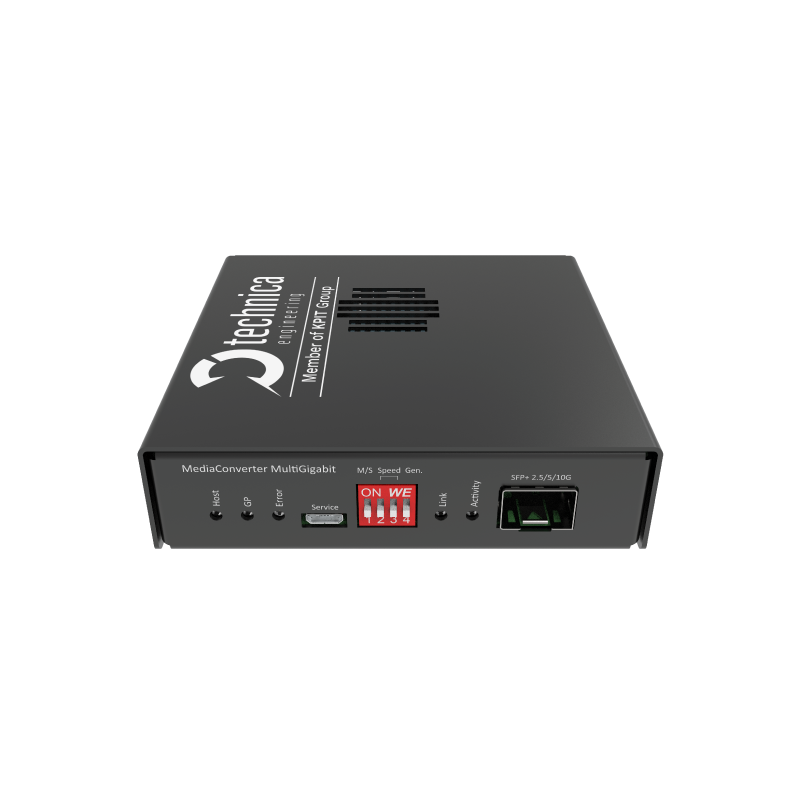

Im Standalone-Betrieb kann die Konfiguration des MediaConverters MultiGigabit einfach über die 4x DIP-Schalter eingestellt werden:
DIP-Schalter 1: Master/Slave
DIP-Schalter 2: 10G/andere
DIP-Schalter 3: 2,5G/5G
DIP-Schalter 4: nicht verwendet
Zusätzlich gibt es für fortgeschrittene Anwendungsfälle eine serielle Schnittstelle (Konsole) für die Remote-Steuerung und weitere Fehleranalyse-Zwecke. Der Zugriff auf die serielle Schnittstelle ist über USB möglich. Über sie kann der TX/RX-Registerzähler, SQI-Werte der Verbindungen, CRC-Fehler und andere Informationen ausgelesen werden, sowie die Konfiguration des MediaConverters dynamisch geändert und dabei die DIP-Schalter Einstellung überschrieben werden. Auch ein Firmware-Update des Geräts kann über die Schnittstelle ausgeführt werden.
Für die MediaConverter ist eine WEB GUi PC Anwendung verfügbar, für eine noch kunden- freundlichere Konfiguration.

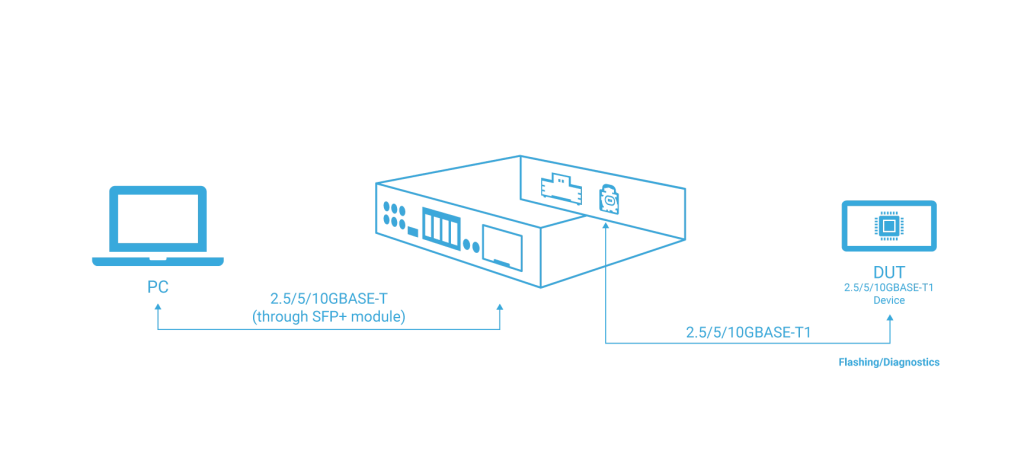

Das MediaConverter MultiGigabit ist für eine Reihe von Anwendungsbereichen konzipiert, insbesondere für Testumgebungen mit Fahrzeug- Steuergeräte. Es unterstützt das Testen mit den neuesten 2,5/5/10GBASE-T1-MultiGigabit- Ethernet-Standards und ist daher ideal für die Entwicklung, Validierung und Fehlerbehebung im Automotive-Ethernet-Bereich geeignet. Dank seines robusten Designs und seiner Benutzerfreundlichkeit eignet er sich perfekt für die Integration in Test-Racks, für Rapid Prototyping und in Laboraufbauten. Egal, ob Sie die Datenübertragung, Verbindungsqualität oder die Schnittstelle zwischen verschiedenen Ethernet-Geschwindigkeiten testen, dieser Konverter bietet eine zuverlässige und effiziente Lösung für High-Speed-Automotive-Ethernet Anwendungen.
Use Case
| Betriebstemperatur | -40 °C bis +85 °C |
| Versorgungsspannung | 6 V bis 30 V DC (typ. 12 V) |

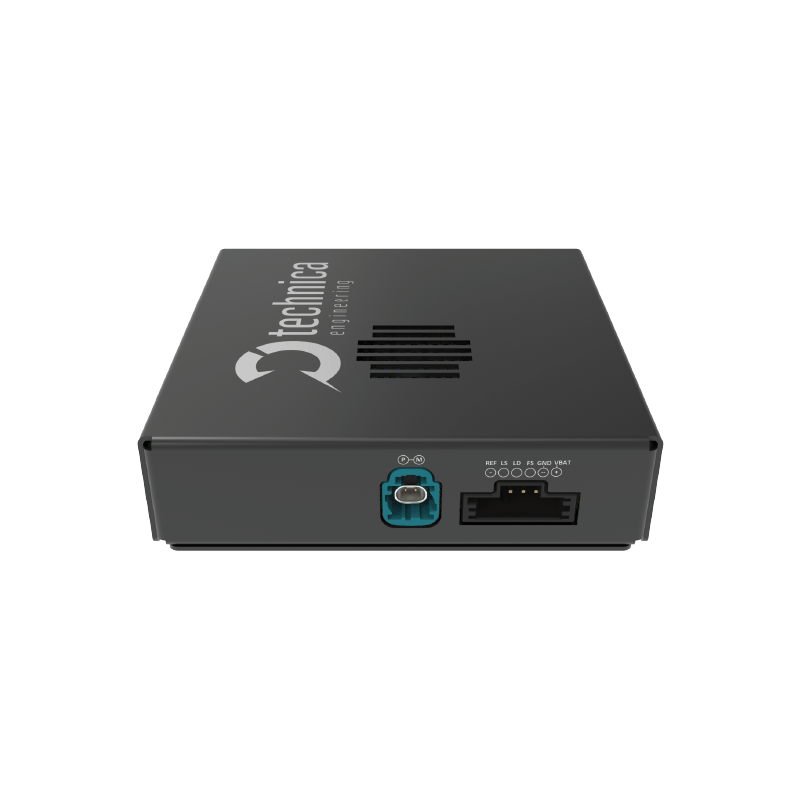

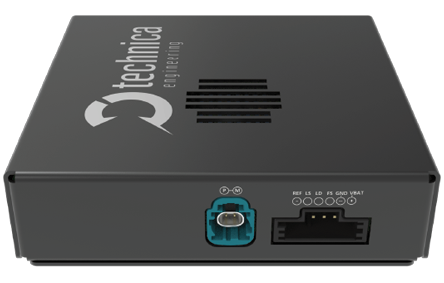

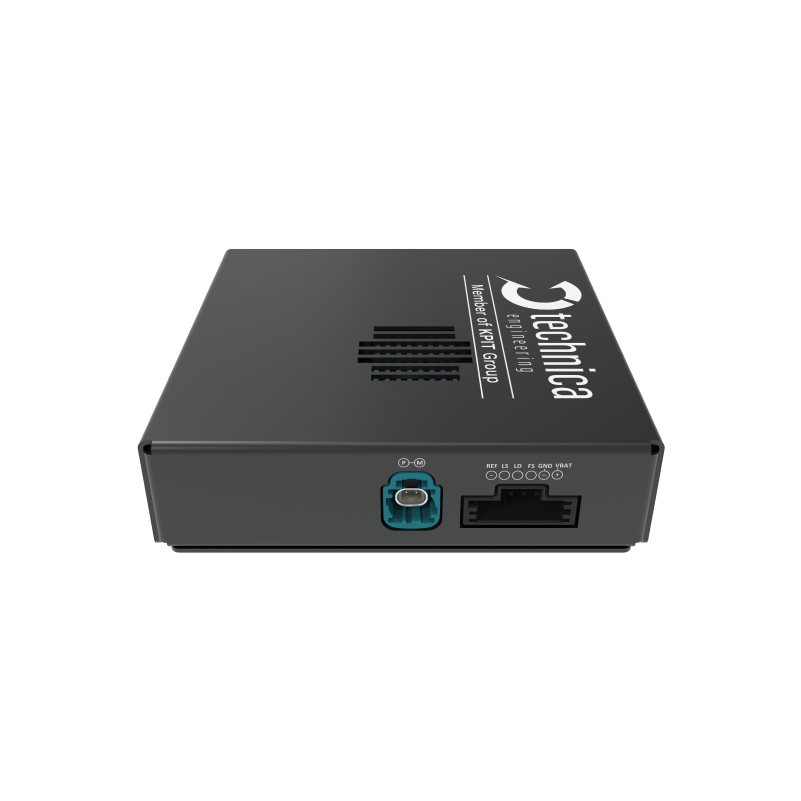

| Stromanschluss | MQS 6 polig (Steckergegenstück BU-GEH 6P) |
| Stromverbrauch | 3,5 Watt |
| IP-Schutzklasse | IP20 |
| Gehäuseabmessungen | 100 mm (B) x 93,5 mm (L) x 27 mm (H) |
| Gewicht | 0,3 kg (ca.) |
| Schnittstellen | 1x 2,5/5/10GBASE-T1 (H-MTD) 1x 2,5/5/10GBASE-T (SFP+ Anschluss) Micro USB-B |
| Eigenschaften der MediaConverter-Varianten | PT-1416 Marvell-Variante | PT-1415 BCM-Variante | |
| Konvertierung von TX nach T1 | 2,5/5/10GBASE-T1 | ✔ | ✔ |
| Anschlüsse | MQS-Stromanschluss | ✔ | ✔ |
| SFP+-Anschluss | ✔ | ✔ | |
| H-MTD | ✔ | ✔ | |
| Micro-USB-B-Debug-Anschluss | ✔ | ✔ | |
| Konfigurationsmethode | Standalone-DIP-Schalter | ✔ | ✔ |
| Remote-Konsole (serielle Schnittstelle) | ✔ | ✔ | |
| Remote über GPIOs | ✔ | ✔ | |
| Merkmale | Status LEDs | ✔ | ✔ |
| Open Alliance TC10 (Wake/Sleep) | ✔ | ✔ | |
| Status-LEDs und Diagnose | ✔ | ✔ | |
| Auto-search feature | ✔ | ✔ | |
| IEEE Testmodi | ✔ | ✔ | |
| Frame Generator | ✔ | ✔ | |
| Firmware updates | ✔ | ✔ | |
| Import/Export configuration | ✔ | ✔ | |
| Transceiver | Marvell MVQ3244-A2 | ✔ | – |
| Broadcom BCM89890-B1 | – | ✔ | |
| MACsec feature package* | MACsec (802.1AE) configuration MACsec with hardcoded keys (no MKA) |
✔ | – |
*Muss separat bestellt werden
Bestellinformationen
| Name | Artikelnummer Produkt | Artikelnummer Kabelsatz* | MACsec Feature package* |
|---|---|---|---|
| MediaConverter MultiGigabit Broadcom | PT-1415 | KS-141X | Nicht verfügbar |
| MediaConverter MultiGigabit Marvell | PT-1416 | PT-1416 | TE-1415_MACsec |
*Kabelsatz muss separat bestellt werden
