Beschreibung des Produkts

Der MediaConverter 100BASE-T1 BCM von Technica Engineering stellt eine direkte Punkt-zu-Punkt-Verbindung zwischen Kfz-Steuergeräten mit 100BASE-T1 (100 Mbit/s, Fullduplex, mit 1x verdrillte Adernpaaren) und jedem Standard-Fast-Ethernet-Gerät (100BASE-TX) mit RJ-45 Stecker her. Bei der Konvertierung werden keine Pakete gespeichert oder geändert: Es handelt sich um die reine Konvertierung auf der physikalischen Schicht.

Dieses Gerät ist das Produkt des allerersten Evaluierungsboards, das jemals für Automotive Ethernet mit BroadR-Reach® hergestellt wurde. Technica Engineering entwickelte es im Jahr 2008 im Rahmen der ersten Einführung dieser Technologie in der Automobilindustrie. Nach Freigabe des Schaltungsdesigns und der Phy-Register-Einstellungen wurde dieses Gerät, dass den Broadcom BCM89810 PHY verwendet, im Jahr 2010 zu unserem ersten Serienprodukt. Dies basiert auf der Referenzimplementierung, die offiziell von der OPEN Alliance zur Standardisierung von BroadR-Reach® in IEEE 100BASE-T1 verwendet wurde. Somit stellen wir unseren Kunden sowohl eine kostengünstige, schnelle und leicht bedienbare Lösung für ihre Testanforderungen, als auch ein vertrauenswürdiges und effektives Tool ohne Verzögerung und ohne Paketverlust zur Verfügung.

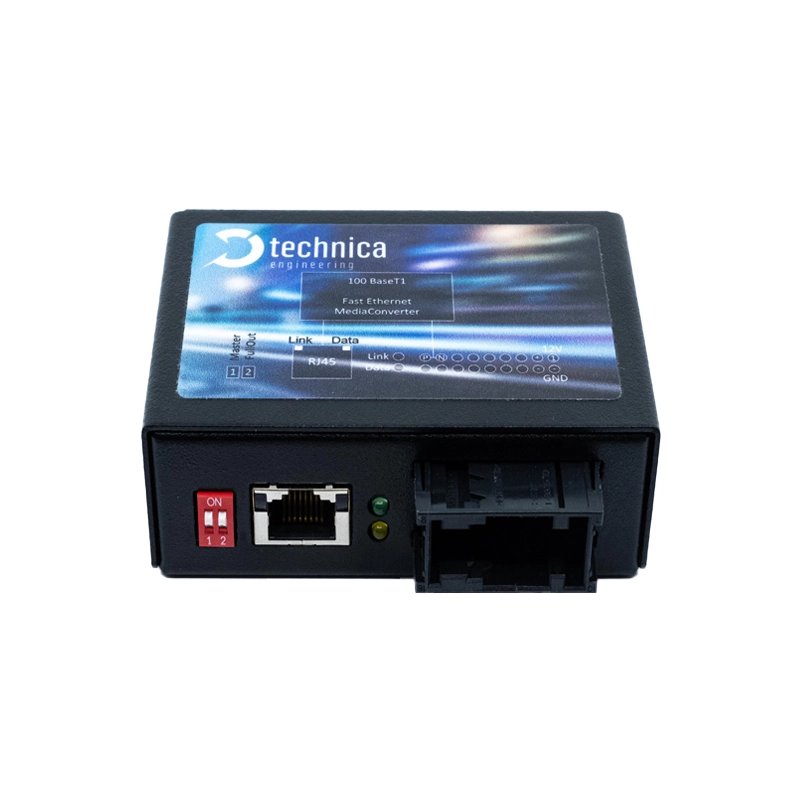

Das Gerät bietet eine bidirektionale Konvertierung zwischen Standard Ethernet (100BASE-TX) und Automotive Ethernet (100BASE-T1) an. Ein massives Gehäuse aus verzinktem Stahlblech mit Pulverbeschichtung in Verbindung mit DIP-Schaltern für eine einfache Konfiguration ermöglicht es dem Anwender, mühelos mit dem Konverter umzugehen.

Für die Nutzung dieses MediaConverters ist kein angepasster Treiber erforderlich. Es kommuniziert mit Standard-Ethernet über einen RJ-45-Anschluss. Es wird mit einem MQS-Steckverbinder (Versorgung und 100BASE-T1) und einem Standard-Ethernet-RJ-45-Steckverbinder ausgeliefert. Sein Design macht es tragbar und es ist auch einfach in Test-Racks zu installieren. Das Metallgehäuse ist robust und hat IP20-Schutzklasse. Das Gerät ist in der Lage, in einem Temperaturbereich von -40°C bis +80°C funktionsfähig. Mit den eingebauten Status-LEDs ist der Betrieb des Gerätes transparent und hilft dem Tester, Link-up und Datenübertragung visuell zu erkennen.

Es sind keine zusätzlichen Hardware- oder Software-Ergänzungen erforderlich, um das Gerät mit einem PC oder Laptop zu verbinden. Das Gerät kann mit jedem Hardware- oder Software-Tool gekoppelt werden, das mit Standard-Ethernet mit einem RJ-45-Anschluss arbeitet.

Somit ist der MediaConverter 100BASE-T1 BCM die ideale Lösung, um schnell und effizient mit der 100BASE-T1-Technologie zu arbeiten, ohne dass zusätzliche Verkabelung, kundenspezifische Steckverbinder oder herstellerspezifische Tools erforderlich sind.

Technische Daten

FAKTEN

  • 2 × DIP-Schalter
  • 1× RJ-45-Anschluss für 100BASE-T Standard Ethernet
  • 1× MQS-Anschluss mit 1 × 100BASE-T1 Automotive Ethernet-Anschluss
  • 4 × Status-LEDs (2 davon am RJ-45-Anschluss)
  • Spannungsbereich: 8 bis 16 Volt DC
  • Leistungsaufnahme: 2 Watt

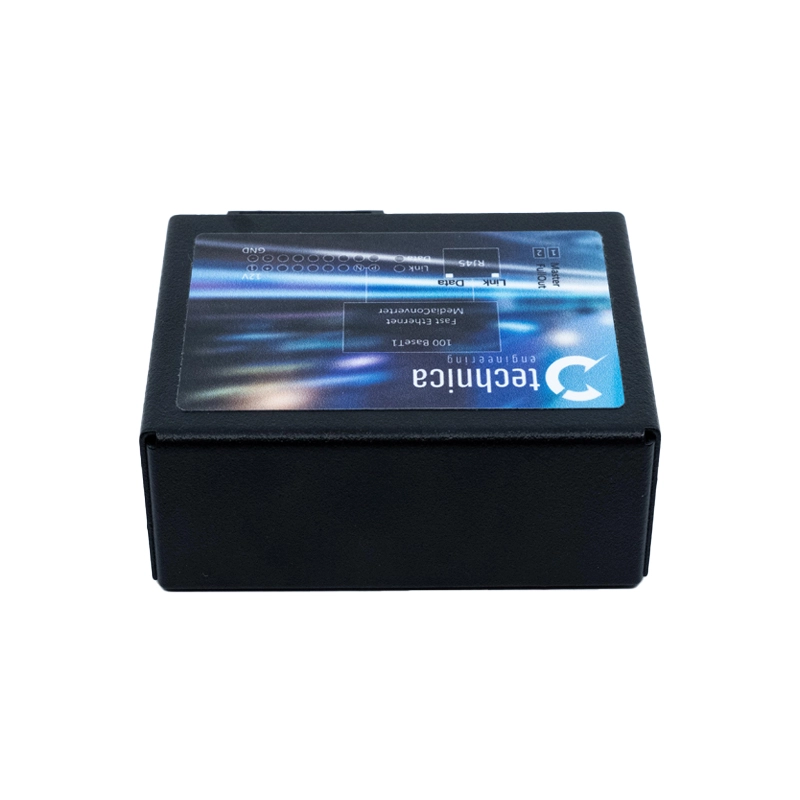

  • Massives Gehäuse aus verzinktem Stahlblech mit Pulverbeschichtung
  • Größe: 92 x 63 x 28 mm

FEATURES

  • Konvertiert zwischen 100BASE-T1 Automotive Ethernet und 100BASE-TX Standard Ethernet
  • Konfiguration über DIP-Schalter:
    • DIP-Schalter 1: Master/Slave
    • DIP-Schalter 2: HalfOut/FullOut

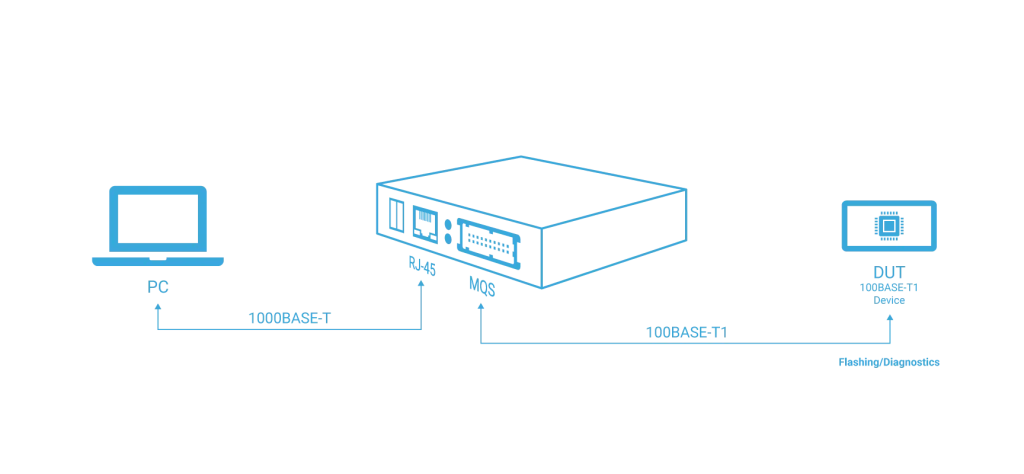

Anwendungsfall

mediaconverter 100base-t1 bcm-anwendungsfall
