Beschreibung des Produkts

MediaGateway von Technica Engineering ist ein Entwicklungstool zum Testen und Analysieren von Automotive Steuergeräten im Verbund. Dieses Gerät verfügt über 3 x integrierte Automotive Ethernet-Switches, was bedeutet, dass es viele ISO/OSI Layer 2 Funktionen anbietet. Es ist mit 12 x 100BASE-T1-Ports ausgestattet, sowie auch 4 x Standard Gigabit Ethernet Ports (eins davon ist ein SFP Einschub (small form-factor pluggable)).

Diese Ports können bidirektional kommunizieren und ermöglichen die Erfassung des Datenverkehrs zwischen Geräten unter Beibehaltung der normalen Kommunikation. Außerdem kann der Benutzer mit angeschlossenen Prüflingen in einem Prüfstand oder in HiL-Systemen (Hardware-in-the-Loop) interagieren. Mit der Unterstützung von einzelnen VLAN tags (802.1q) und doppelten VLAN-Tags (802.1q-in-q) kann es bequem und flexibel in einem Prüfaufbau angepasst werden. Es bietet auch Portspiegelung „mirroring“, Weiterleitung „forwarding“, Adressauflösungstabelle (ARL) und vieles mehr. Es kann auch als gPTP-Brücke „bridge“ und sogar als gPTP Grand Master (802.1AS) fungieren, um die Zeitsynchronisation zu unterstützen.

Dieses Gerät ist die richtige Lösung für das Testen von Systemverbunden und kann auch ohne Komplikationen in ein Testfahrzeug eingebaut werden.

Dieses Produkt verwendet Standard 1000BASE-T Schnittstellen, d.h. es kann mit jedem Hardware- oder Softwaretool benutzt werden, welches die 1000BASE-T Technologie unterstützt. Die Konfiguration erfolgt bequem über jeden Webbrowser mithilfe der integrierten und benutzerfreundlichen  Konfigurationswebseite. Vollständige Konfigurationsdateien können von einem Gerät zu beliebig anderen gleiche Geräte übertragen werden mittels Webbrowser. Zudem besteht die Möglichkeit die MediaGateway über proprietäre SOME/IP Konfigurationsnachrichten zu konfigurieren.

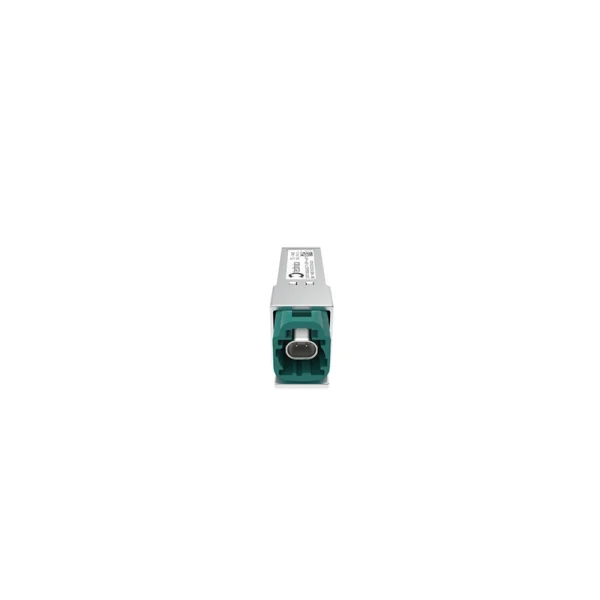

Der SFP-Steckplatz unterstützt handelsübliche SFP-Module wie Standard-Ethernet-SFPs (100BASE-Tx / 1000BASE-T), Techinca Automotive-Ethernet-SFPs (100BASE-T1 (TE-1430), 1000BASE-T1 (TE-1437)) und Optische- SFPs.

Auf diesem Produkt ist eine zusätzliche und optionale bidirektionale CAN-Ethernet-Konvertierung verfügbar, mit der es als Gateway für 5x CAN-Kanäle fungieren kann, mit geringer Bandbreite. Eine zusätzliche Funktion für die Aufnahme von FlexRay-Nachrichten über Ethernet ist ebenfalls verfügbar.

Das Swich-Based Produkt hat zudem 2 x WakeUp-Leitungen, um den Stromverbrauch zu optimieren. Diese können auch für das Aufwecken externer Geräte benutzt werden. Media Gateway kann ebenfalls über CAN aufgeweckt werden.

Technica Engineering fokussiert sich immer darauf, zukunftstaugliche Lösungen für die aktuellen Probleme in der Automobilwelt bereitzustellen. Der Bedarf an unserem Media Gateway ergab sich aus der zunehmenden Tendenz zur Nutzung der 100BASE-T1-Technologie sowie aus der Notwendigkeit, Fahrzeugnetzwerke und Steuergeräte im Verbund mit dieser Technologie zu entwickeln und zu testen. Aufgrund seiner bemerkenswerten Funktionen ist das Gerät seit 2011 ein beliebtes Produkt im Portfolio.

TECHNISCHE DATEN

FAKTEN

  • 12 Broadcom 100BASE-T1-Ports (100 MBit/s, Vollduplex auf einer einzelne ungeschirmte paarverdrillte Leitung)
  • 3 Gigabit-Ethernet-Ports
  • 1 SFP-Gigabit-Ethernet-Port
  • Automotive Tyco MQS-Steckverbinder für 100BASE-T1 und Stromversorgung
  • 19 Status-LEDs
  • Robustes Gehäuse aus verzinktem Stahlblech mit Pulverbeschichtung
  • Leistungsbedarf: 8 bis 16 V DC, Stromverbrauch: 8 Watt
  • Größe: 195 x 143 x 33 mm

FEATURES

  • Single/Double VLANs
  • Port Mirroring
  • Static/Dynamic ARL Table
  • Webserver für einfache Konfiguration: Master / Slave, HalfOut / FullOut
  • WakeUp-Funktion über Wake-up Line
  • Ausgangsleistung für angeschlossene Geräte: VBAT max. Insgesamt 1 Ampere
  • Möglichkeit zum Zurücksetzen auf die Standardeinstellungen per Drucktaste
  • 802.1AS Bridge-Funktion

Anwendungsfall

mediagateway-anwendungsfall
