Beschreibung des Produkts

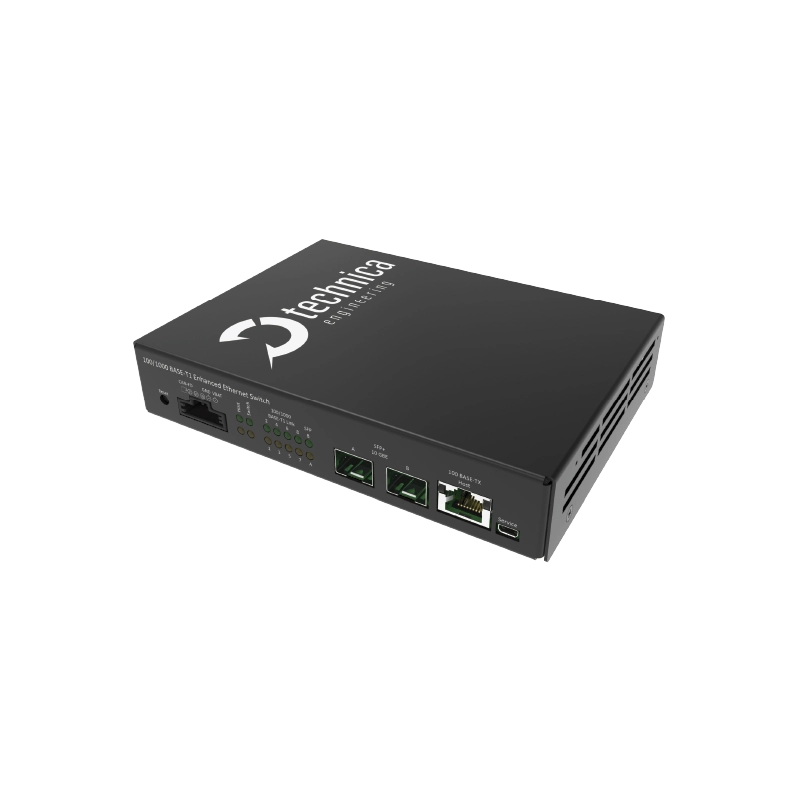

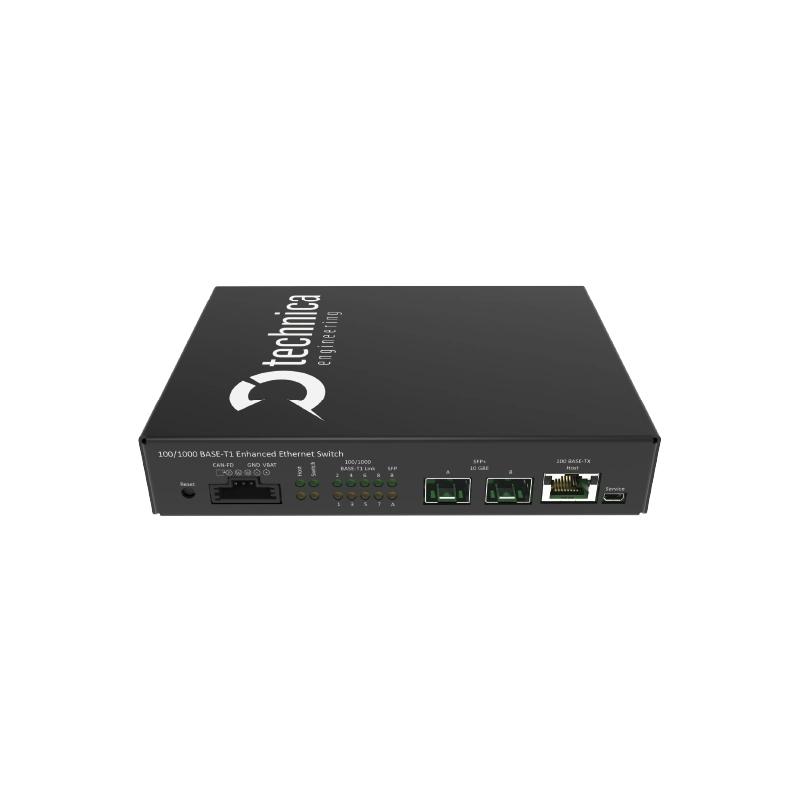

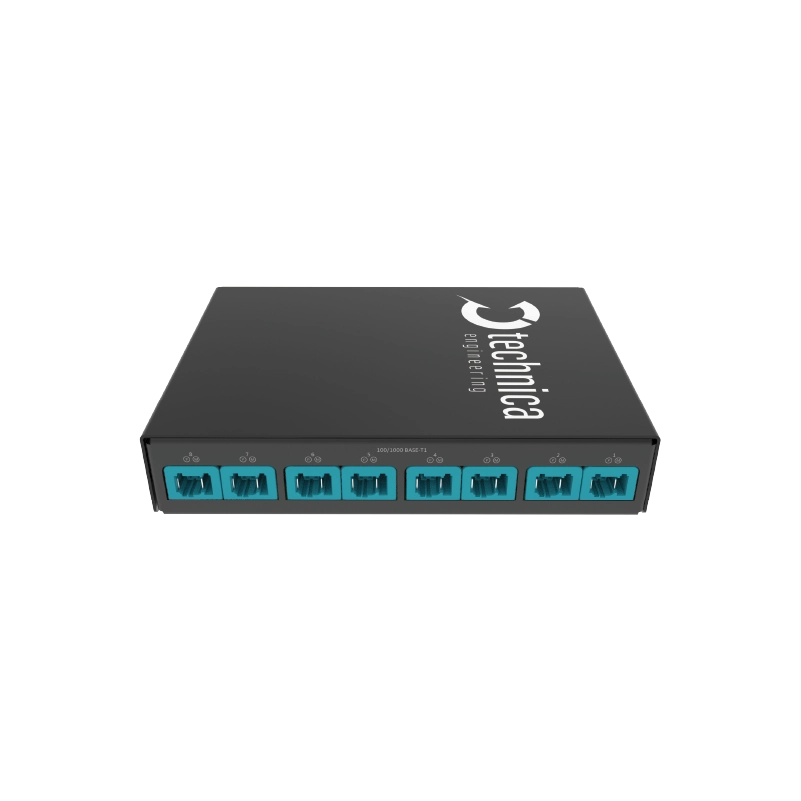

Der Enhanced Ethernet Switch MATEnet Stecker von Technica Engineering ist ein Automotive Ethernet Switch mit AVB/TSN-Funktionen, der es den Benutzern ermöglicht, bis zu 8x Gigabit-Ethernet-Ports und 2x 1Gb/10-Gb-Ports über SFP+-Anschlüsse zu verbinden. Das EES mit seinen verschiedenen Varianten ist das Nachfolgeprodukt des Technica Media Gateway

Der Enhanced Ethernet Switch kann virtuelle Punkt-zu-Punkt-Verbindungen herstellen, indem er single-tagged VLANs (802,1q) und double-tagged VLANs (802.1q-in-q) verwendet. Damit werden der Filter und die Steuerung von Datenströmen ermöglicht. Jeder Port bietet 8 Ebenen von QoS-Klassen (Quality of Services) und erweiterte Traffic Filterfunktionen mit Ein- und Ausgangsregeln, die die Priorisierung, Ressourcenreservierung und Kontrollmechanismen für die empfangenen Daten gewährleisten.

Über eine interne Konfigurationswebsite kann der Benutzer das Gerät problemlos für seine Anwendungsfälle konfigurieren und die komplexe zugrundeliegende Switch-Hardware abstrahieren. Dazu gehören VLANs, Portspiegelungen, die Weiterleitung oder Filterung, Tiefeninspektion durch TCAM-Regeln, Portsegmentierungen und viele andere Funktionen von Layer 2-Switches.

Der Enhanced Ethernet Switch bietet zudem einen zuverlässigen gPTP/802.1AS Automotive-Profilstack für die Zeitsynchronisation, der feste Anpassungsmöglichkeiten zur Abstimmung mit jeden Kundenanwendungsfall ermöglicht. Unser Produkt besitzt Audio Video Bridging (AVB) Funktionen, welche statisch konfigurierende Stream-Reservierung und Shaping unterstützen (802.1Qav).

Der Enhanced Ethernet Switch ist auch auf die folgenden zusätzlichen TSN-Funktionalitäten vorbereitet: 802.1Qav, Qci, Qbv und Qbu. Es können kundenspezifische Anwendungsfälle bei Bedarf unterstützt werden. Wenden Sie sich an das Vertriebsteam von Technica Engineering, um weitere Informationen zu erhalten.

Das Gerät bietet ebenso Sicherheitsfunktionen, wie das Dieszuser-Schutzmodul (Denial of Service). Es ist in der Lage, MACsec-verschlüsselten Datenverkehr für die Ende-zu-Ende-verschlüsselte Kommunikation weiterzuleiten und die Authentifizierung zwischen zwei verbundenen Geräten nach der 802.1Aecg-Spezifikation für Bridge-Geräte zu ermöglichen.

Das Produkt bietet auch Weck- und Schlaffunktionen.

Über die Konfigurations-Website werden der „IEEE-Modus“ des Marvell 88Q2112 A2 PHY sowie der „Legacy-Modus“ vom EES unterstützt. Eine detaillierte technische Beschreibung finden Sie im Benutzerhandbuch des Enhanced Ethernet Switches.

Technica Engineering bringt dieses Gerät mit drei Varianten auf den Markt, um den Benutzern mehr Flexibilität zu bieten.

  • Variante 1: EES mit 8x MATEnet- Steckverbindungen (TE-2000)
  • Variante 2: EES mit 8x H-MTD- Steckverbindungen (TE-2001)
  • Variante 3: EES mit 8x RJ-45 Steckverbindungen (TE-2002)

Technische datEN

FAKTEN

  • 8 × MATEnet-Anschlüsse für 100/1000BASE-T1 Automotive Ethernet
  • 1 × MQS-Anschluss
  • 2 × SFP(+)-Anschlüsse für die Ausgabe von Logging-Daten (jeweils bis zu 10Gbit/s)
  • 1 × 100BASE-TX Standard Ethernet-Anschluss mit Host für Konfiguration
  • 14 × Status-LEDs
  • Erweiterter Spannungsbedarf: 12 bis 24 Volt, kompatibel mit Batteriespannungssystemen
  • Leistungsaufnahme: 8 bis 14 Watt
  • Erweiterter Betriebstemperaturbereich: -40ºC to +85ºC
  • Robustes Stahlgehäuse
  • Größe: 164 × 120 × 35 mm

FEATURES

  • Einfache Konfiguration über Webserver- und Remote-Konfigurationsmeldungen
  • Import und Export von Konfigurationsdateien
  • Single/Double VLANs
  • Port Mirroring
  • Port Segmentierung
  • Wake-up-/Sleep-Funktionalität
  • Möglichkeit zum Zurücksetzen auf Standardeinstellungen per Drucktaste
  • Zeitsynchronisation: Durch die Unterstützung unterschiedlicher Standards (gPTP / 802.1AS, PTPv2) kann der Benutzer die Synchronisation an jeden Anwendungsfall anpassen
  • Dual-Speed-fähig (sowohl 100-, als auch 1000BASE-T1)
  • Bandbreitenreservierung
  • Ingress Rate Limiter
  • Erweiterte Datenfilterungstabelle
  • Unterstützt Jumbo frames
  • Individuelle Anwendungsfälle für die folgenden TSN Funktionen: 802.1Qav, Qci, Qbv, Qbu (wenden Sie sich an unser Technical Sales Team)

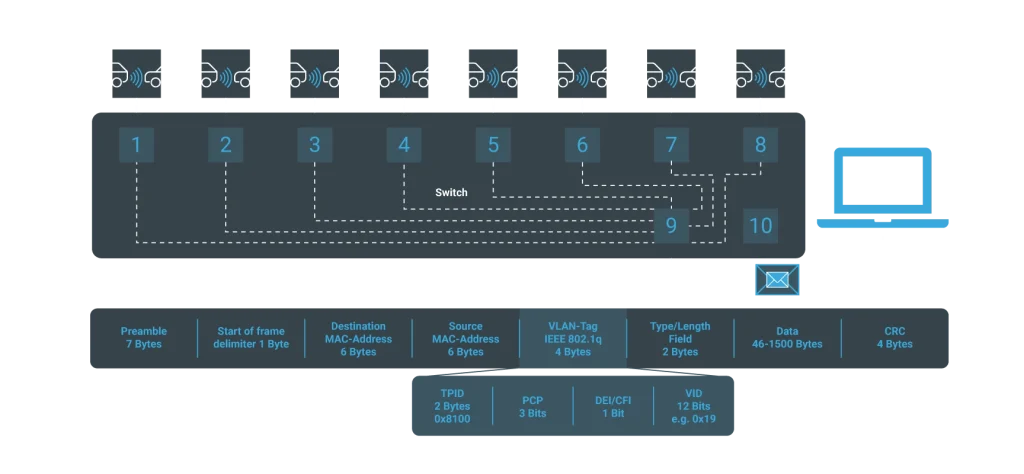

Anwendungsfall

enhanced ethernet switch matenet-anwendungsfall

Downloads

Wenn Sie weitere technische Informationen über dieses Produkt erhalten möchten, wenden Sie sich bitte an unser Team unter technicalsales@technica-engineering.de.
