Verlustfreie Erfassung der Fahrzeugkommunikation
Unterstützung für Hardware-Timestamping und Zeitsynchronisation
Einfache und intuitive Gerätekonfiguration
Sleep und wake up Funktionalität für geringe Leistungsaufname
Unsere Produkte
Das Capture Module 10BASE-T1S ist eine Lösung für die umfassende Überwachung und Analyse von Automobilnetzwerken und dient zur Erfassung und Zeitstempelung des 10BASE-T1S-Ethernet-Verkehrs auf bis zu 6x 10BASE-T1S-Bussen. Es liefert eine zuverlässige und genaue Netzwerkdiagnose, indem es erweiterte Überwachungsfunktionen und eine präzise Datenverkehrserfassung bietet.

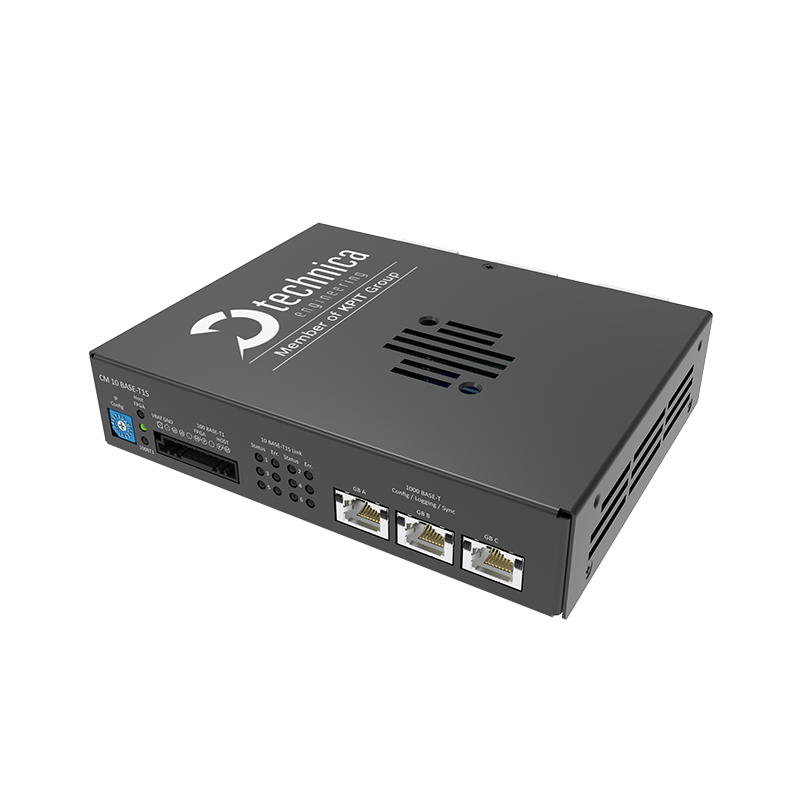

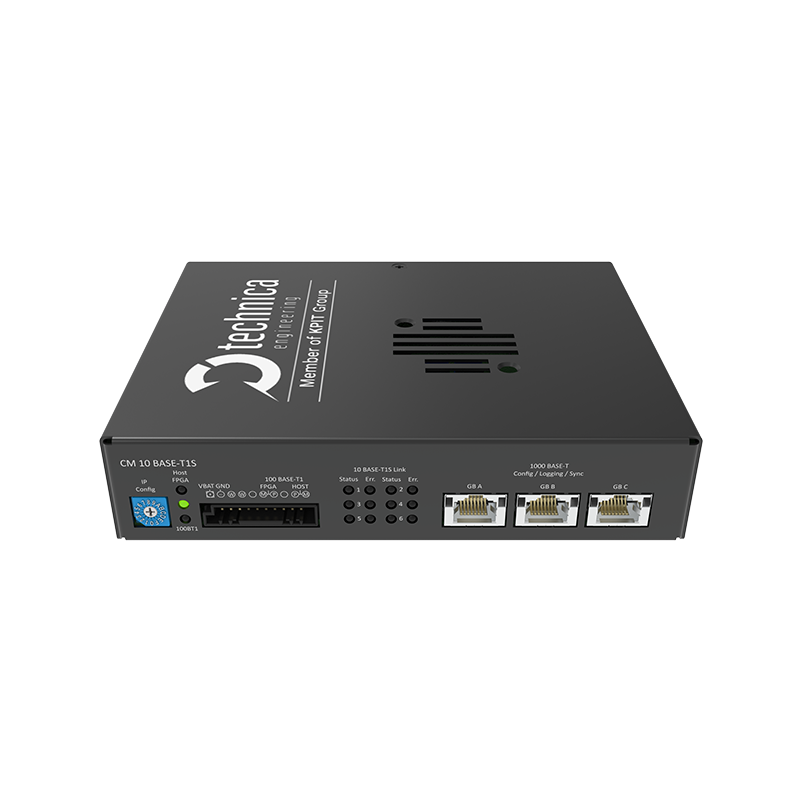

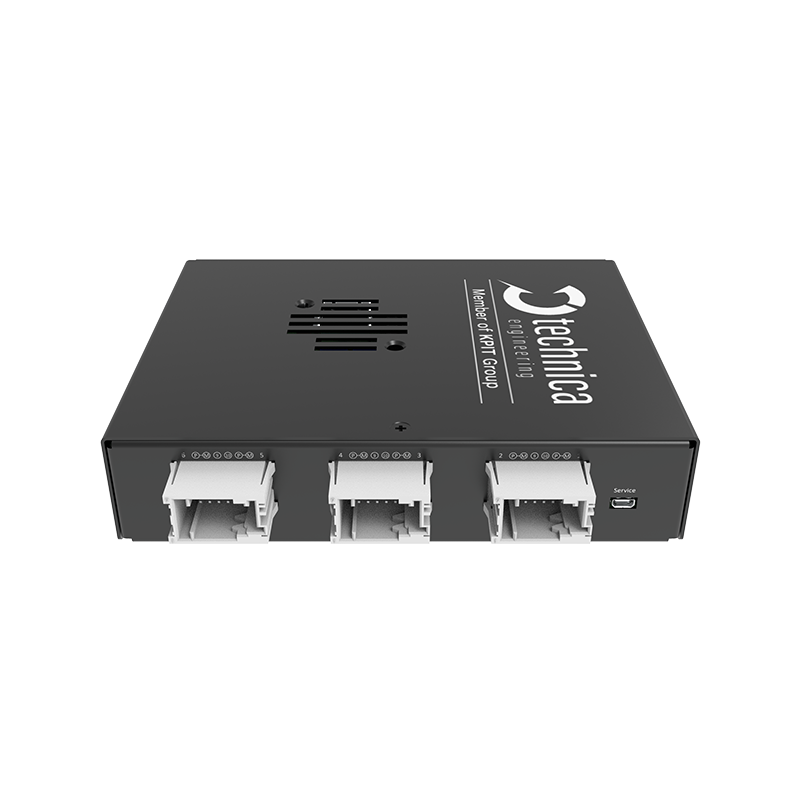

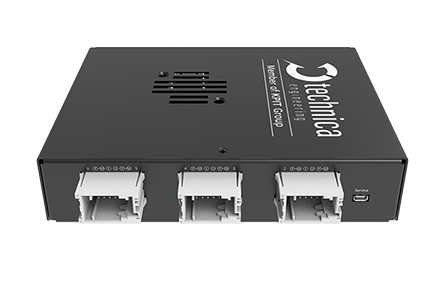

Capture Module 10BASE-T1S
1Early access produkt
Das Capture Module 10BASE-T1S ist ein spezialisiertes Aufzeichnungsgerät zum Erfassen und Zeitstempeln von 10BASE-T1S-Ethernet- Verkehr. Es bietet erweiterte Überwachungs- funktionen und zeichnet wichtige Busereignisse wie Beacon-Empfänge und Leerlaufzyklen auf. Das Gerät ist für minimale Beeinflussung ausgelegt, gewährleistet eine präzise Erfassung des Datenverkehrs und liefert eine genaue Darstellung des Netzverhaltens für detaillierte Analysen.
Standardisiertes Logging-Protokoll
Das CM verpackt die erfassten Daten in eigene Ethernet-Frames als Payload und fügt nützliche Informationen, wie den HW-Zeitstempel, die Schnittstellen-ID, den Counter und mehr, dem standardisierten Protokoll-Header hinzu.
Skalierbare Setups
Mehrere CMs können kombiniert und gemeinsam in einem Messaufbau verwendet werden. Die integrierte Funktion zur Zeitsynchronisation ermöglicht es, den gesamten Messaufbau auf dieselbe Zeitbasis zu stellen. Dadurch können auch andere IVN-Technologien in den Messaufbau leicht eingebunden werden und die Messsysteme mit CMs werden einfach skalierbar.
Optimiertes Logging
In einem Fahrzeugnetzwerk ist die Aufstartzeit von entscheidender Bedeutung. Daher wurde in der Entwicklung der CMs großes Augenmerk auf eine optimierte Aufstartzeit gelegt und die CMs stehen damit zum Loggen bereit, bevor die ECUs hochgefahren sind und Daten senden. Zusätzlich ist das Capture Module mit einem internen Puffer ausgestattet, um die ersten (von den Steuergeräten gesendeten) Daten zu speichern, sollte die Datensenke noch nicht bereitstehen, um Daten zu empfangen. Sobald diese Bereitschaft signalisiert, werden alle schon gespeicherten Daten gesendet. Mit der Funktion „Paketierung“ kann das CM die Größe der Logging-Frames anpassen und bietet mit der Funktion „Output Traffic Shaping“ die Möglichkeit eines konstanten Datenflusses zum Logger oder Test-PC. Auf diese Weise wird die Weitergabe von Bursts im Fahrzeugnetzwerk an die Datensenke aktiv verhindert. Durch die Kombination all dieser Funktionen ist sichergestellt, dass keine Frames verlorengehen.
Konfiguration
Das CM bietet durch den integrierten Webserver eine flexible und benutzerfreundliche Konfigurationsmöglichkeit. Der Zugriff auf die Gerätewebseite ist problemlos über einen Standard- Webbrowser möglich. Darüber hinaus wird durch die Möglichkeit des Importierens/Exportierens von Konfigurationen für einfaches Management dieser gesorgt.
1Early Access Produkt
Ein Early Access Product (EAP) ist ein fast fertiges Produkt, das ausgewählten Nutzern vor der offiziellen Veröffentlichung zur Verfügung steht. Das Produkt kann in diesem Status verbleiben, da es eine Vorserienkomponente (PHY/Switches) enthält, die noch nicht vollständig zertifiziert ist. Dies hindert das gesamte Produkt daran, die CE-Zertifizierung oder eine gleichwertige behördliche Zulassung zu erlangen. Das bedeutet, EAP ist trotzdem noch ein Prototyp, jedoch in einem sehr fortgeschrittenen Entwicklungsstand. Kleine Anpassungen sind möglich, aber es werden keine wesentlichen Änderungen erwartet. Die Entwicklung ist jedoch bereits abgeschlossen. Die Software umfasst so gut wie alle geplanten Funktionen. Dokumente wie z. B. das Benutzerhandbuch sind fertig und verfügbar.
Die CMs sind für den Einsatz in unterschiedlichen Umgebungen konzipiert, zum Beispiel im Fahrzeug, in Tischaufbauten oder in Prüfständen. Um diese Bereiche bestmöglich abdecken zu können, erlauben die Geräte einen Einsatz im Dauerbetrieb und haben einen erweiterten Temperaturbereich.

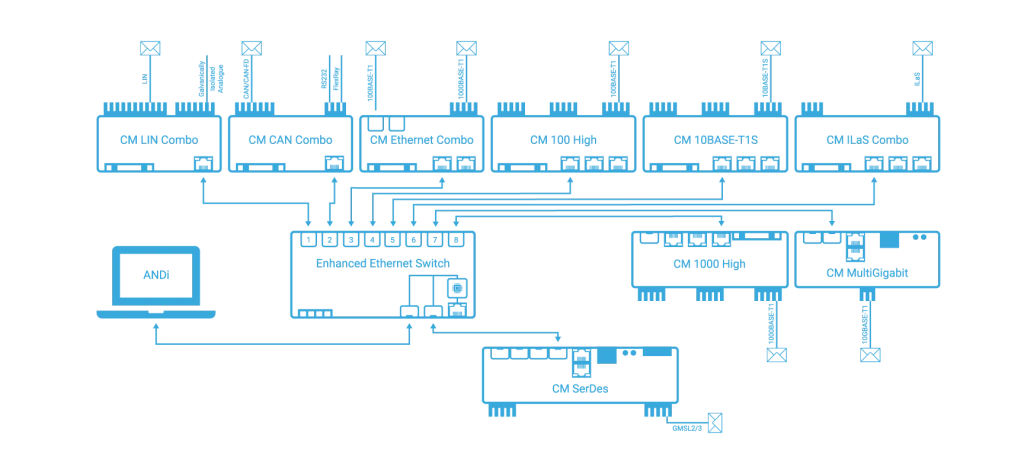

Use Case
| Betriebstemperatur | -40 °C bis +85 °C |
| Versorgungsspannung | 6,5 V bis 32 V DC (typ. 12 V) |
| Leistungsaufnahme | 5 bis 7 Watt |
| IP-Schutzklasse | IP 20 |
| Gehäuse Abmessungen | 166.5 mm (W) x 130 mm (L) x 36 mm (H) |
| Gewicht | 0,7 kg (ca.) |
| Schnittstellen | 6x 10BASE-T1S (MQS) 3x 1000BASE-T (RJ-45) für Konfiguration, Logging, Sync 1x 100BASE-T1 (MQS) für Konfiguration, Logging, Sync 1x 100BASE-T1 (MQS) für Konfiguration 2x Wake in/out (MQS) |
| PHY (Fahrzeugseitig) | LAN8670 (Microchip) |
Funktionen des Capture Module 10BASE-T1S
| Gerätefunktionen | Konfigurationswebseite |
| Wake-/Sleep | |
| Import/Export von Konfigurationen | |
| Status LEDs | |
| TECMP / ASAM CMP | |
| Statusnachrichten | |
| Manuelle IP-Konfiguration via Drehschalter | |
| Optimierter Aufstart + Aufstart Puffer | |
| Kaskadierung | |
| Hardware-Zeitstempel | |
| Zeit Synchronisierung (gPTP/802.1AS-2011 AVnu Profil oder PTPv2 Subset) | |
| Paketierung | |
| Output Traffic Shaping | |
| Advanced Filtering | |
| Sync Events | |
| Ereignisprotokollierung (erfasst und zeitstempelt wichtige Netzereignisse, einschließlich physikalischer Schichtfehler und bedeutender PLCA- Zyklusereignisse). | |
| Injection* | Injection von 10BASE-T1S-Verkehr, gefiltert nach MAC- oder IP-Quelle, wodurch erweiterte Testszenarien zur Gerätevalidierung ermöglicht werden. |
* Lizenz muss separat bestellt werden
Bestellinformationen
| Name | Artikelnummer Produkt | Artikelnummer Kabelsatz* | Injektion* |
|---|---|---|---|
| Capture Module 10BASE-T1S | TE-1181 | KS-1181 | FT-1181 |
* Muss separate bestellt werden
