Art. Nr: 1415/1416

MediaConverter MultiGigabit

Prototyp

Beschreibung des Produkts

Der MediaConverter MultiGigabit von Technica Engineering stellt eine direkte Punkt-zu-Punkt-Konvertierung zwischen Automotive ECUs mit 2.5/5/10GBASE-T1 MultiGigabit-Standards und ein SFP+ Modul kompatibel mit MultiGigabit-Ethernet Gerät her. Bei der Konvertierung werden keine Pakete gespeichert oder verändert. Die Konvertierung erfolgt auf der physikalischen Schicht mit der höchsten nachgewiesenen Zuverlässigkeit.

Dieses Gerät verwendet einen 2.5G/5G/10GBASE-T1 IEEE 802.3ch konformen Automotive Ethernet PHY. Es ist damit eine der weltweit ersten Implementierungen eines MultiGigabit Automotive Ethernet Physical Layer Media Converters. Wir bieten unseren Kunden, die eine kosteneffiziente, schnelle und leicht handhabbare Lösung für ihre Testanforderungen suchen, ein vertrauenswürdiges und effektives Werkzeug ohne Latenz und Paketverluste.

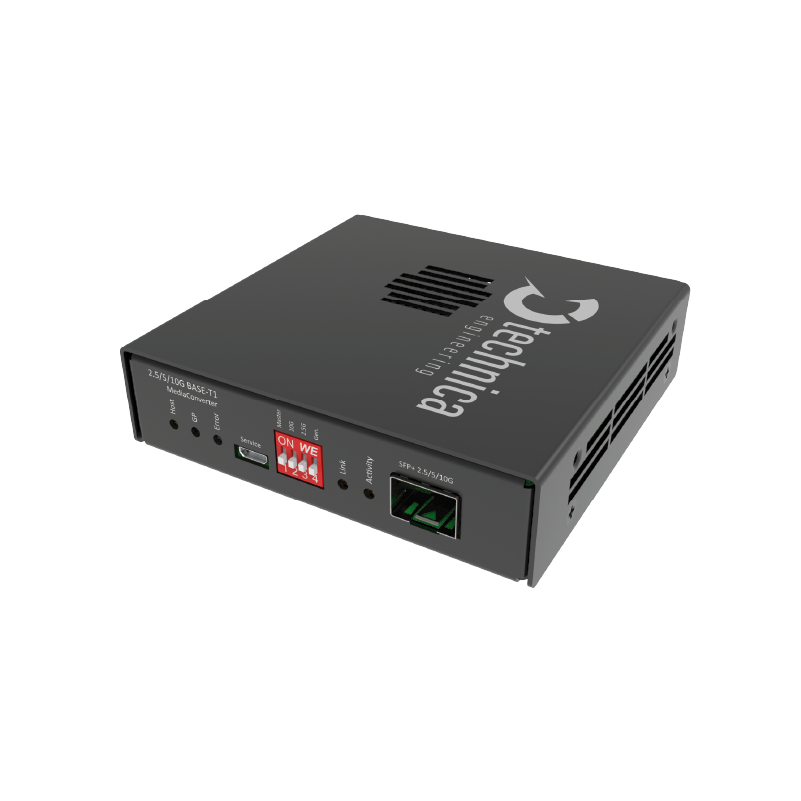

Das Gerät bietet eine bidirektionale Konvertierung zwischen Multi-Gigabit Ethernet (10GBASE-T) und Automotive Multi-Gigabit Ethernet (10GBASE-T1). Ein massives Gehäuse aus verzinktem Stahlblech, gepaart mit DIP-Schaltern zur einfachen Konfiguration, ermöglicht dem Benutzer eine mühelose Interaktion mit dem Konverter. Dank seines Designs lässt er sich leicht in Testracks installieren. Das Metallgehäuse macht ihn robust und bietet die IP20 Schutzklasse.

Über den USB-Anschluss kann auf die Geräte zugegriffen werden, um die Werte der PHY sowie Informationen zur Verbindungsqualität und SQI zu erhalten. Mit den eingebauten Status-LEDs ist der Betrieb des Geräts transparent und hilft dem Tester, Link-Up und Datenübertragung visuell zu erkennen.

Somit ist der MediaConverter MultiGigabit die ideale Lösung, um schnell und effizient mit der neuen 2.5/5/10GBASE-T1-Technologie zu arbeiten, ohne dass zusätzliche Verkabelung, kundenspezifische Anschlüsse oder herstellerspezifische Tools erforderlich sind.

Technische DatEN

FAKTEN

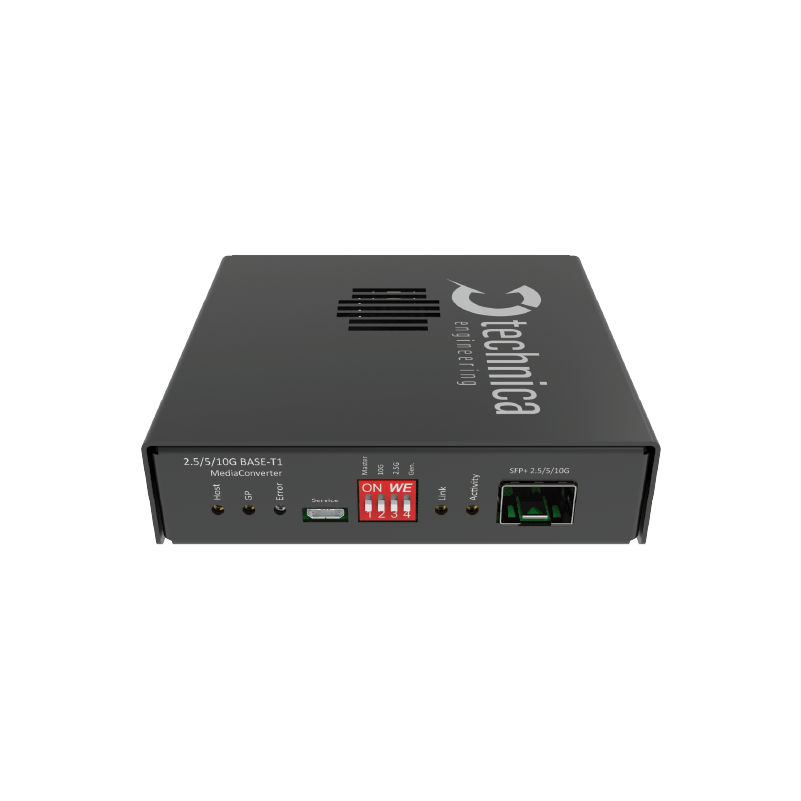

  • 4 × DIP-Schalter
  • 5 × Status-LEDs
  • 1 × Standard-SFP+ Anschluss

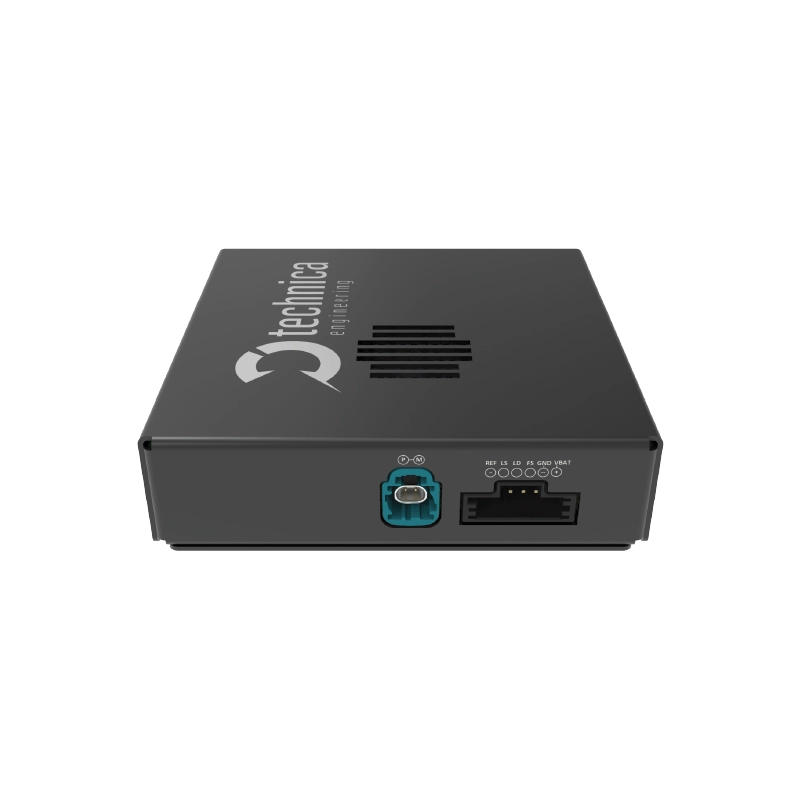

  • 1 × H-MTD für 10GBASE-T1 Automotive Ethernet
  • 1 × MQS für Stromversorgung und Systemeinstellungen
  • 1 x Micro USB-B für service/debug
  • Spannungsbereich: 6V bis 30V DC (typ. 12V)
  • Robustes Gehäuse aus verzinktem Stahlblech mit Pulverbeschichtung
  • Größe: 100 x 93.5 x 27 mm

FEATURES

  • Ermöglicht einfache Konnektivität zu Steuergeräten mit 2,5/5/10GBASE-T1 Multigigabit-Ethernet-Anschluss für Fahrzeuge ein.
  • Unterstützt die Anpassung der Leitungsgeschwindigkeit an unterschiedliche Bandbreiten zwischen der T1-Leitungsgeschwindigkeit der 2,5/5/10GBASE-T1-Schnittstelle und der auf der SFP+-Modulseite ausgehandelten Geschwindigkeit.
  • I/O-Signale zur einfachen Anbindung an automatisierte Systeme
  • Möglichkeit für Firmware Updates über den Micro USB-B Anschluss

Anwendungsfall

mediaconverter multi-gigabit-anwendungsfall
